在高壓電氣設備交接試驗和預防性試驗中，串聯諧振試驗裝置已經成為很多電力單位的“標配設備”。

無論是35kV電纜耐壓試驗，還是110kV變電站設備驗收，經常都能看到串聯諧振設備的身影。

不過，很多用戶在咨詢設備時都會提出同一個問題：

“串聯諧振試驗裝置到底能測什么設備？”
“它的測量范圍有多大？”
“是不是一套設備就能覆蓋所有試驗項目？”

事實上，串聯諧振試驗裝置的測量范圍并不是單純由輸出電壓決定，而是由輸出電壓、輸出容量、試品電容量以及諧振頻率范圍共同決定的。

理解這些參數，才能真正選對設備。

什么是串聯諧振試驗裝置？

簡單來說，串聯諧振試驗裝置是利用電抗器與被試設備電容形成LC諧振回路，在諧振狀態下獲得高電壓的一種交流耐壓試驗設備。

其最大特點是：

“小容量輸入，獲得大容量輸出”。

當系統達到諧振狀態時，電源只需補償系統損耗即可。

因此相比傳統工頻試驗變壓器，設備體積更小、重量更輕、能耗更低。

這也是目前高壓電纜、GIS和大型電力設備交流耐壓試驗普遍采用串聯諧振技術的重要原因。

串聯諧振試驗裝置的測量范圍由哪些因素決定？

很多用戶習慣直接問：

“這套設備最高能做到多少千伏？”

實際上這只是其中一個指標。

決定測量范圍的主要因素包括：

輸出電壓；

輸出容量；

頻率調節范圍；

試品電容量；

電抗器配置方式。

舉個例子。

兩套設備都能輸出300kV交流電壓。

如果一套容量為27kVA，另一套容量為108kVA。

那么面對長距離高壓電纜時，兩者能夠測試的長度可能相差數倍。

因此工程師在配置設備時，首先關注的是試品參數，而不是單純看電壓等級。

串聯諧振可以測試哪些設備？

從實際應用來看，串聯諧振試驗裝置幾乎覆蓋了絕大多數容性高壓設備。

高壓電力電纜

這是最常見的應用場景。

例如：

• 10kV交聯電纜

• 35kV電纜

• 66kV電纜

• 110kV電纜

• 220kV電纜

隨著電纜長度增加，其電容量迅速增大。

傳統工頻耐壓設備往往難以滿足要求，而串聯諧振技術則具有明顯優勢。

目前大量城網、軌道交通、電廠以及新能源項目電纜耐壓試驗均采用串聯諧振方案。

電力變壓器交流耐壓試驗

變壓器也是串聯諧振的重要應用對象。

尤其是：

• 配電變壓器

• 電力變壓器

• 主變壓器

• 箱式變電站變壓器

通過調整諧振參數，可滿足不同容量和電壓等級變壓器的交流耐壓試驗需求。

對于110kV及以上變壓器現場試驗而言，串聯諧振已經成為主流方案。

GIS組合電器試驗

GIS設備具有體積緊湊、絕緣性能高的特點，但同時電容量較大。

如果采用傳統工頻升壓方式，需要非常龐大的試驗電源。

因此GIS交接試驗大多采用串聯諧振設備完成。

從35kV GIS到220kV GIS，均可通過不同配置實現耐壓測試。

發電機定子繞組試驗

發電機定子繞組屬于典型的大電容試品。

尤其是大型水輪發電機和汽輪發電機。

由于繞組長度長、電容量大，工頻試驗容量需求極高。

串聯諧振能夠顯著降低電源容量需求，因此被廣泛應用于發電機交流耐壓試驗。

電容器及電容型設備試驗

包括：

• 并聯電容器

• 電壓互感器

• 電流互感器

• 套管設備

這些設備本身具有明顯電容特性，與串聯諧振技術天然匹配。

因此在設備出廠試驗和現場驗收過程中經常使用。

如何判斷設備是否滿足試驗要求？

很多用戶采購設備時容易陷入一個誤區。

認為電壓越高越好。

其實不一定。

例如某項目需要測試：

10kV電纜2公里。

另一項目需要測試：

110kV電纜1公里。

雖然電壓等級不同，但由于電容量差異，兩者對設備容量要求可能完全不同。

因此在選型前，通常需要提供：

• 電壓等級

• 電纜長度

• 設備容量

• 試驗電壓

• 試驗標準

工程師通過計算試品電容和諧振點后，才能確定最合理的配置方案。

頻率范圍對測量范圍的影響

很多用戶容易忽視頻率指標。

事實上，這是決定設備適應能力的重要參數之一。

串聯諧振系統通過變頻電源尋找最佳諧振點。

不同試品對應不同諧振頻率。

頻率調節范圍越寬，能夠適應的設備類型越多。

對于電纜、GIS、發電機等差異較大的試品來說，寬頻設計能夠顯著提升設備通用性。

因此選擇設備時，除了關注電壓和容量外，也要關注頻率覆蓋范圍。

智能化串聯諧振設備提升試驗效率

隨著數字控制技術的發展，現代串聯諧振設備已經實現自動尋頻、自動調諧、自動升壓以及自動保護功能。

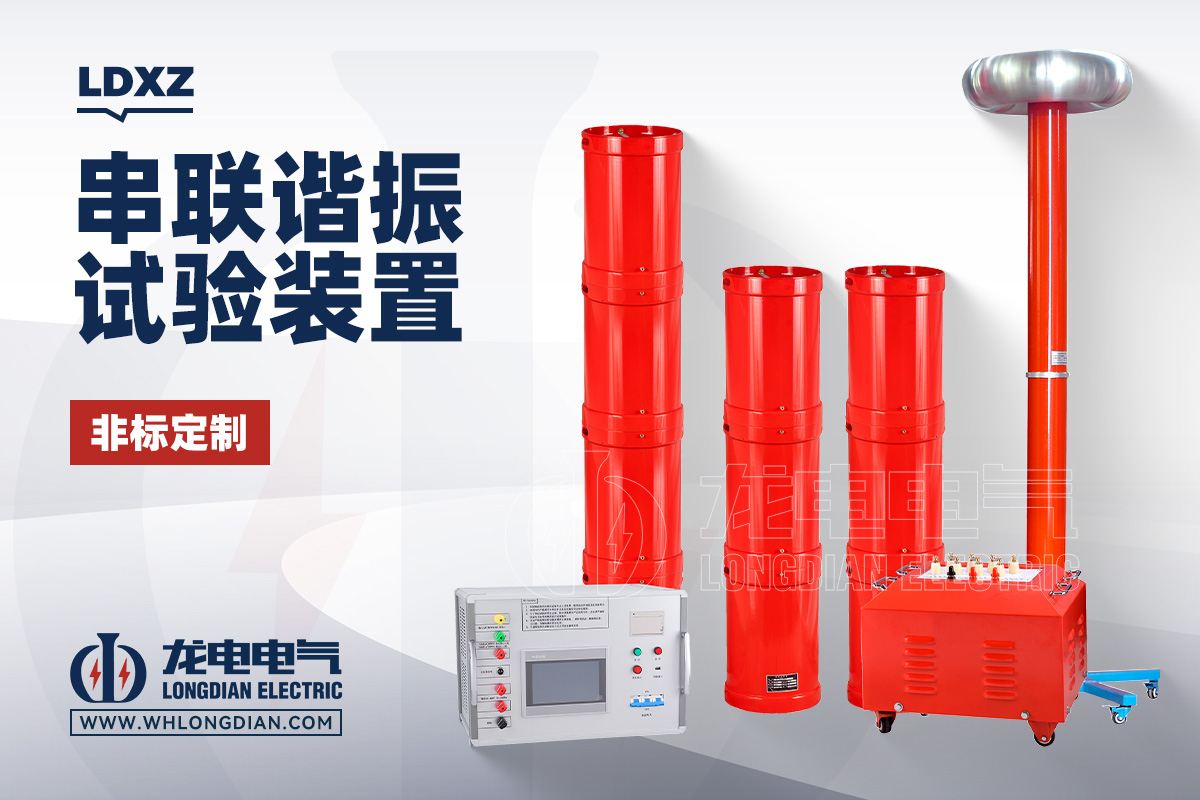

武漢市龍電電氣設備有限公司專注研發生產LDXZ串聯諧振試驗裝置，設備采用數字變頻控制技術，具備自動尋找諧振點、實時顯示試驗參數、過流保護、過壓保護及閃絡保護等功能。

設備模塊化設計，可根據不同試驗對象靈活組合電抗器，滿足電纜、變壓器、GIS、發電機以及其他高壓電氣設備的交流耐壓試驗需求。

對于電力施工單位、試驗檢測機構以及變電站運維部門來說，一套配置合理的串聯諧振試驗裝置往往能夠覆蓋絕大多數現場交流耐壓試驗任務。

嚴格來說，串聯諧振試驗裝置的測量范圍并沒有固定答案。

它既取決于設備本身的輸出電壓和容量，也取決于被測試設備的電容量、頻率特性以及試驗標準要求。

從當前行業應用情況來看，串聯諧振技術已經廣泛覆蓋10kV至500kV等級電力設備耐壓試驗，是現代高壓試驗領域最重要的技術手段之一。

對于用戶而言，與其單純關注設備能輸出多少千伏，不如根據實際試品參數選擇合適配置，這樣才能真正發揮串聯諧振試驗裝置的價值。
