在現場做變壓器交接試驗或者預防性試驗時，經常會有新手技術人員提出這樣一個問題：“變壓器變比試驗不就是測量高低壓繞組的電壓比嗎？為什么很多變比測試儀都要求高壓側接儀器輸出，低壓側接測量端？如果反過來接會怎樣？”

看似只是一個簡單的接線問題，實際上背后涉及測試原理、測量精度以及設備安全等多個方面。作為長期從事電力試驗設備研發和現場技術服務的工程師，今天就來詳細聊聊這個問題。

變壓器變比試驗的基本原理

所謂變比試驗，就是測量變壓器高壓繞組與低壓繞組之間的匝數比。

根據變壓器電磁感應原理：

電壓比≈匝數比

即：

高壓側電壓/低壓側電壓=高壓側匝數/低壓側匝數

現場測試時，變比測試儀會向變壓器某一側施加一個穩定的交流測試電壓，然后在另一側測量感應電壓，通過內部算法自動計算變比值、誤差值以及接線組別。

理論上來說，無論從高壓側加壓還是從低壓側加壓，都能夠得到變比結果。

但實際工程應用中，絕大多數廠家和試驗規程都會要求：

測試電源接高壓側，測量端接低壓側。

這并不是隨意規定，而是經過大量實踐驗證后的最佳方案。

原因一：降低測量誤差，提高測試精度

這是最核心的原因。

舉個簡單例子。

假設一臺35kV/10kV變壓器，變比約為3.5。

如果測試儀從高壓側輸出100V測試電壓：

高壓側：100V

低壓側感應電壓：約28.6V

此時兩側電壓都處于測試儀最佳測量范圍內，采樣精度高，計算結果穩定。

但如果反過來：

低壓側輸入100V

高壓側感應電壓變成350V

雖然理論上也能測量，但對采樣電路、電壓分壓器以及絕緣系統提出了更高要求。

特別是對于高變比變壓器而言：

10kV/0.4kV配電變壓器

110kV主變

220kV主變

變比越來越大。

如果從低壓側加壓，高壓側感應電壓會迅速升高。

這不僅增加測量誤差，也容易受到現場干擾影響。

因此從高壓側施加測試電壓，可以使測試過程更加穩定。

原因二：減小高壓繞組勵磁電流影響

很多人忽略了這一點。

變壓器測試時并不是純電阻負載，而是存在勵磁電流。

高壓繞組匝數較多，磁路建立相對穩定。

測試電源從高壓側注入后：

磁通建立更加均勻；

勵磁電流較小；

波形失真更低；

測試結果更接近真實變比。

如果從低壓側加壓：

勵磁電流比例增大；

鐵芯容易受到非線性影響；

部分老舊變壓器甚至會出現數據波動。

現場工程師常說一句話：

“數據能測出來，不代表數據一定準。”

這也是很多規程推薦高壓側加壓的重要原因。

原因三：有利于組別判斷和相位分析

現代數字式變比測試儀不僅測變比。

還需要自動判斷：

• 接線組別

• 相位關系

• 極性關系

• 三相平衡情況

例如Dyn11、Yyn0、Yd11等組別檢測。

當測試電壓從高壓側施加時，儀器內部建立的相位參考更加統一。

對于三相變壓器而言：

A相對應a相；

B相對應b相；

C相對應c相；

相位分析邏輯更加清晰。

組別判斷速度更快，誤判概率也更低。

原因四：提高測試安全性

安全永遠排在第一位。

很多技術人員認為：

“從低壓側加壓不是更安全嗎？”

實際上并不完全正確。

因為測試儀輸出電壓本身并不高。

危險來自感應電壓。

如果從低壓側加壓：

高壓側會產生較高感應電壓。

尤其是在大型電力變壓器測試過程中，高壓側端子可能出現較高電位。

一旦接線不規范或者接地措施不到位，就容易產生觸電風險。

而采用高壓側加壓方式：

低壓側感應電壓較低；

測試人員更容易進行測量和觀察；

整體風險更小。

因此從安全角度考慮，高壓側接測試儀同樣具有明顯優勢。

現場試驗時還需要注意哪些問題？

除了接線方向正確外，以下幾個細節也經常影響測試結果。

首先是測試前必須確認變壓器完全斷電。

其次要保證套管表面清潔。

灰塵、潮濕以及污閃痕跡都會影響測試穩定性。

另外接線夾一定要夾緊。

很多變比異常其實并非設備故障，而是接觸不良造成的。

對于大型主變，還應確認分接開關位置。

因為每一個分接檔位對應不同變比值。

如果檔位記錄錯誤，即使測試數據準確，也會被誤判為設備異常。

智能變比測試儀讓試驗更高效

隨著電力試驗數字化的發展，傳統電橋法已經逐步被智能變比測試儀替代。

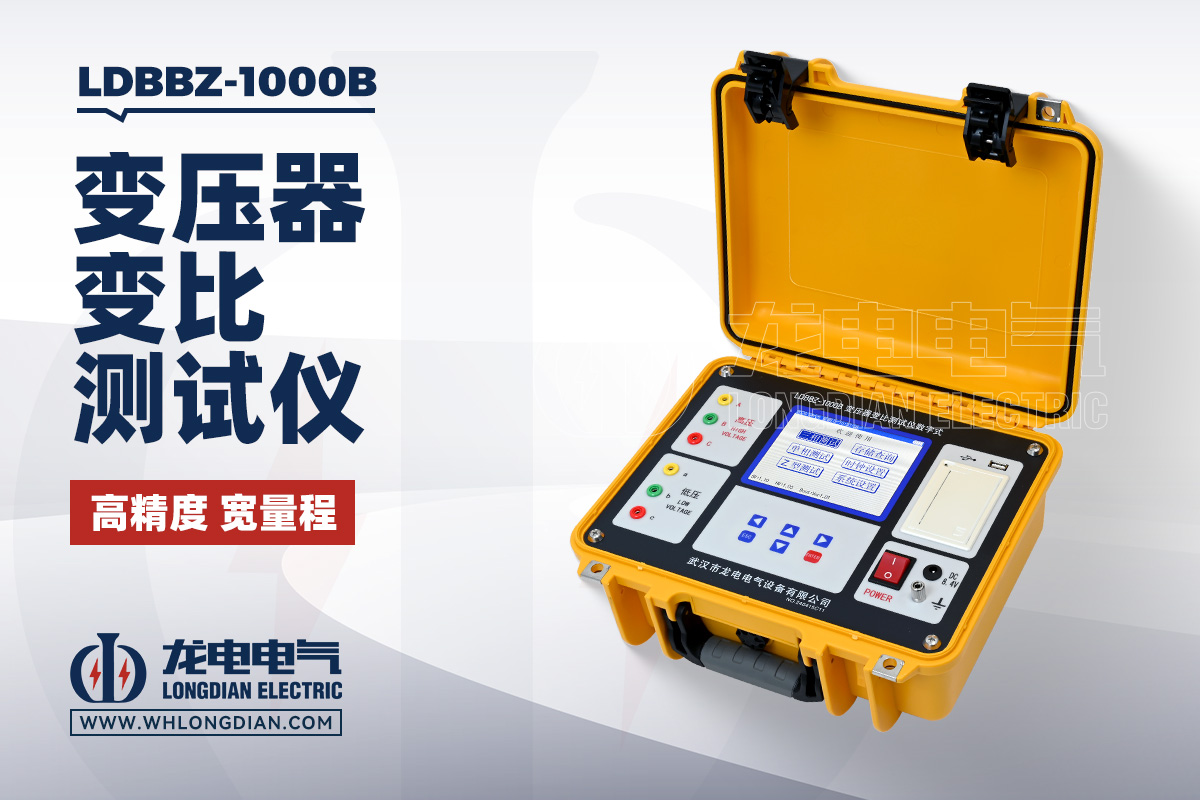

武漢市龍電電氣設備有限公司專注研發生產LDBBZ-1000B數字式變壓器變比測試儀，設備采用高精度數字測量技術，可快速完成單相變壓器、三相變壓器以及配電變壓器的變比、組別、相位和誤差測試。

設備具備自動接線判斷、自動組別識別、寬量程測量、高抗干擾能力等特點，特別適用于變電站交接試驗、電力檢修、設備預防性試驗以及生產廠家出廠檢測等場景。

對于現場工程師而言，測試效率提高了，數據準確性也更有保障。

回到文章開頭的問題：為什么變壓器變比試驗時高壓側一定要接測試儀？

答案其實很明確：

不是因為低壓側不能測，而是因為從高壓側加壓能夠獲得更高的測試精度、更穩定的勵磁狀態、更準確的組別判斷以及更好的現場安全性。

因此，無論是國家標準推薦還是行業長期實踐經驗，都傾向于采用“高壓側加壓、低壓側測量”的接線方式。

對于電力試驗人員來說，理解接線要求背后的原理，比單純記住接線步驟更重要。只有真正掌握測試邏輯，才能在現場遇到異常數據時快速分析原因，避免誤判設備狀態，提高試驗工作的可靠性和效率。
