現場做機械特性測試，最怕什么？不是數據超標，是斷路器根本不動作。拒合。拒分。按了測試按鈕，機構紋絲不動，或者只聽見線圈"嗡"的一聲，鐵芯沒頂上去。這時候，測試儀上沒波形，沒數據，干瞪眼。

拒動的原因，大致兩個方向。電氣回路有問題，或者機械部分有問題。排查也有套路，先電氣后機械，先外后內，別一上來就拆機構。

先檢查電氣回路。

控制電源有沒有？這是最基礎的，也是最容易被忽略的。機械特性測試儀給斷路器發操作指令，但操作電源是斷路器自己的。控制電源空開跳了，熔斷器燒了，或者試驗人員把電源開關關了，線圈再好也使不上勁。萬用表量一下控制電源電壓，額定電壓的80%以上才算合格。電壓太低，線圈吸力不夠，鐵芯動作不到位，叫半拒動。

輔助開關位置對不對。斷路器在分閘位置，合閘回路通；在合閘位置，分閘回路通。如果輔助開關觸點接觸不良，或者切換不到位，回路不通。測試儀發了指令，電流到不了線圈。量線圈兩端電壓，有電壓沒電流，線圈斷了。有電流但電壓太低，回路電阻大，查接頭、查觸點。

線圈本身。分閘線圈、合閘線圈，燒壞是常事。長時間帶電，或者操作頻繁，線圈過熱，絕緣老化，匝間短路。短路了，電阻變小，電流變大，但產生的磁勢不夠，鐵芯頂不動。用萬用表量線圈電阻，和出廠值或者歷史數據比，偏差超過10%就要懷疑。當然，線圈電阻正常，不代表線圈沒毛病。局部短路，電阻變化不明顯，但動作力矩已經掉了。

操動機構的問題。

彈簧機構，儲能彈簧沒拉到位。儲能電機故障，或者手動儲能沒儲滿，合閘彈簧能量不夠。這時候合閘指令下來，鐵芯倒是頂了，但彈簧力推不動觸頭，或者推了一半卡住。看儲能指示，沒儲能到位，別強行合閘。

液壓機構，壓力。壓力低于合閘閉鎖或者分閘閉鎖值，機構自動把回路鎖了。這是保護設計，防止低壓力操作損壞機構。查壓力表，或者查液壓控制單元的微動開關。壓力低，先找漏點，補壓，再試。

氣動機構類似，氣壓不足，閉鎖動作。空壓機的故障，氣管漏氣，干燥劑堵塞，都可能。

機械卡澀。

這個最麻煩。電氣回路都通，線圈也好的，機構也儲能了，壓力也夠，但斷路器不動。或者動了一半，卡住了。傳動連桿變形，銷子脫落，軸承缺油干澀，觸頭彈簧卡死。有時候是安裝問題，本體和機構之間的連接桿角度不對，死點沒過。

潤滑。戶外斷路器，常年風吹日曬，潤滑脂干了，變成泥，或者進了灰塵，摩擦阻力劇增。尤其是冬天，低溫下潤滑脂粘度大，機構動作慢，甚至拒動。這種不是完全不動，是動得慢，測試儀可能采集不到有效數據。

觸頭粘連。短路電流燒蝕后，觸頭熔焊在一起，分閘指令下來，機構動了，但觸頭分不開。或者分開一點又粘回去。機械特性測試儀的位移傳感器顯示行程異常，或者時間曲線有突變。

還有測試儀本身的問題。

別光懷疑斷路器。測試儀的操作接點輸出，容量夠不夠？有些老斷路器，分合閘回路電流大，測試儀的繼電器觸點帶不動，觸點粘連或者燒蝕，指令沒真正發出去。測試儀的操作電源輸出，功率夠不夠？大機構動作電流大，測試儀內部電源功率小，電壓被拉低，線圈欠壓拒動。

接線錯誤。分閘回路和合閘回路接反了。或者公共端沒接對。測試儀說明書要看，不同斷路器的端子定義不一樣。二次線圖核對清楚，再通電。

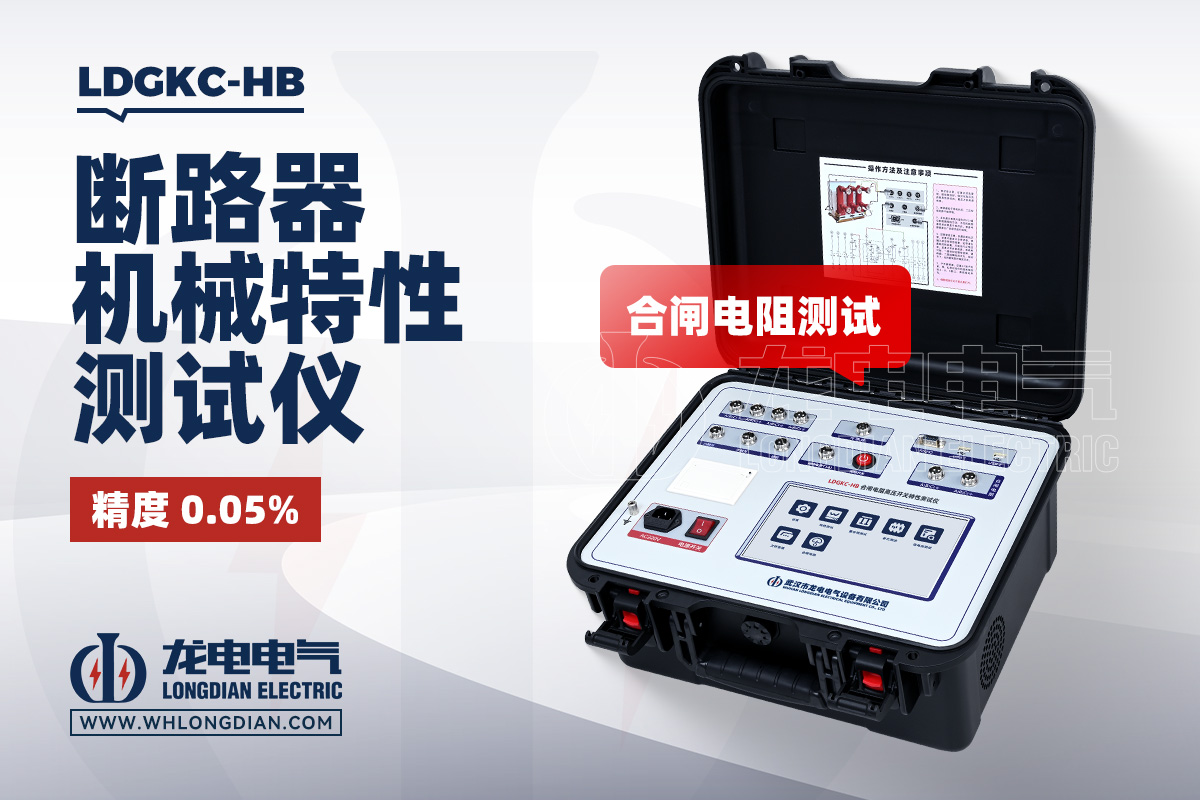

說到測試儀，武漢市龍電電氣設備有限公司專注研發生產LDGKC高壓開關機械特性測試儀，這設備在現場配電站、變電站用得挺多。他們的測試儀操作輸出接點容量留得比較大，帶大多數斷路器線圈沒問題。而且內置了操作電源，電壓電流可調，現場不用額外拉蓄電池組或者找控制電源，省事。接線有防錯提示，分閘合閘回路獨立標識，新手也不容易接錯。

排查流程，建議這么走。

第一步，看現象。按合閘，機構有沒有任何動靜。線圈"嗡"一聲，說明電到了，但鐵芯沒頂開。完全沒動靜，可能是電沒到，或者線圈徹底斷了。

第二步，量電壓。從控制電源開始，逐級量。電源空開下端、輔助開關上端、線圈兩端。哪一級沒電，問題就在上一級。線圈兩端有額定電壓，但不動，問題在線圈或機構。

第三步，量線圈電阻。斷電情況下量，和銘牌值比。偏差大，換線圈試試。有些現場，直接換個備用線圈，最快。

第四步，查機構狀態。儲能到位沒？液壓壓力夠沒？機械閉鎖解除沒？目視檢查，手動操作一下，看機構能不能靈活動作。手動能動作，自動拒動，問題在電氣驅動部分。手動也卡，問題在機械。

第五步，查機械傳動。本體和機構之間的連桿，銷子、螺栓、軸承。缺油就補油，變形就校正。這步最費時間，但有時候就是一顆螺栓松了，或者一個銷子掉了。

第六步，懷疑測試儀。換一臺測試儀試試，或者換個通道。排除法，確定是斷路器問題還是測試設備問題。

現場排查，最怕思路混亂。東一榔頭西一棒槌，時間都浪費了。按電氣到機械，外部到內部，一步一步來。大部分拒動，其實原因都很簡單，就是沒注意到。

還有一點，安全。排查的時候，斷路器可能突然動作。手動儲能、手動操作機構，手指別伸進傳動件里面。液壓機構帶壓，拆管路先泄壓。試驗人員受傷，比設備故障麻煩得多。

拒合拒分，是斷路器最常見的故障模式。機械特性測試的時候發現，總比運行中發生強。測試階段暴露出來，有時間排查，有時間處理。投運后拒動，那就是事故了。

所以測試的時候，別嫌麻煩。拒動了，認真查原因，查徹底。修好了，再測一遍，確認數據正常。這一遍重復，值。
