在變電站日常運維中，經常能看到SF6密度繼電器和SF6壓力表安裝在斷路器、GIS組合電器等設備上。那么，SF6密度繼電器與壓力表有什么區別？?jī)烧呤遣皇峭环N裝置？為什么有些設備同時安裝密度繼電器和壓力表？這是許多電力運維人員和新入行技術人員經常遇到的問題。

事實上，雖然SF6密度繼電器和壓力表都與SF6氣體監測有關，但兩者的功能定位、工作原理以及承擔的安全職責完全不同。

SF6壓力表本質上是一種測量?jī)x表，其主要作用是顯示設備內部SF6氣體當前的壓力值。運維人員通過觀察表盤指針位置，可以了解設備內部氣體壓力是否處于正常范圍。當壓力發生變化時，壓力表僅負責顯示數據，并不會主動發出報警或控制信號。

而SF6密度繼電器不僅能夠反映SF6氣體狀態，更重要的是具備報警和閉鎖功能。由于SF6氣體壓力會隨著環境溫度變化而變化，僅依靠壓力值無法準確判斷設備內部氣體是否泄漏。因此，SF6密度繼電器采用溫度補償設計，將不同溫度下的壓力換算為標準狀態下的氣體密度，從而準確反映SF6氣體實際存量。當氣體密度降低到設定值時，密度繼電器能夠自動輸出報警信號；當密度進一步下降至危險值時，還會發出閉鎖信號，防止斷路器誤動作或絕緣性能下降造成事故。

簡單來說，壓力表相當于“顯示器”，而SF6密度繼電器則相當于“監測員+保護裝置”。前者負責顯示數據，后者負責判斷設備是否安全運行。

從現場應用來看，壓力表主要用于日常巡視檢查。運維人員經過設備時，可以快速觀察壓力是否正常。而SF6密度繼電器則長期接入二次保護系統，承擔在線監測和安全保護任務。當SF6氣體發生緩慢泄漏時，繼電器能夠第一時間發出預警，為設備檢修爭取時間。

值得注意的是，SF6密度繼電器屬于機械電氣聯動裝置，長期運行后可能出現觸點接觸不良、動作值漂移、溫度補償失準等問題。如果動作不準確，可能導致誤報警或拒動作，直接影響設備運行安全。因此，《DL/T596 電力設備預防性試驗規程》要求對運行中的SF6密度繼電器進行定期校驗。

根據校驗原理，需要檢測密度繼電器的報警動作值、閉鎖動作值、報警返回值以及閉鎖返回值等參數，并將不同環境溫度下測得的壓力值換算為20℃標準狀態壓力值進行判斷。相關校驗設備應具備壓力測量、溫度補償換算、報警閉鎖動作測試及數據存儲等功能。

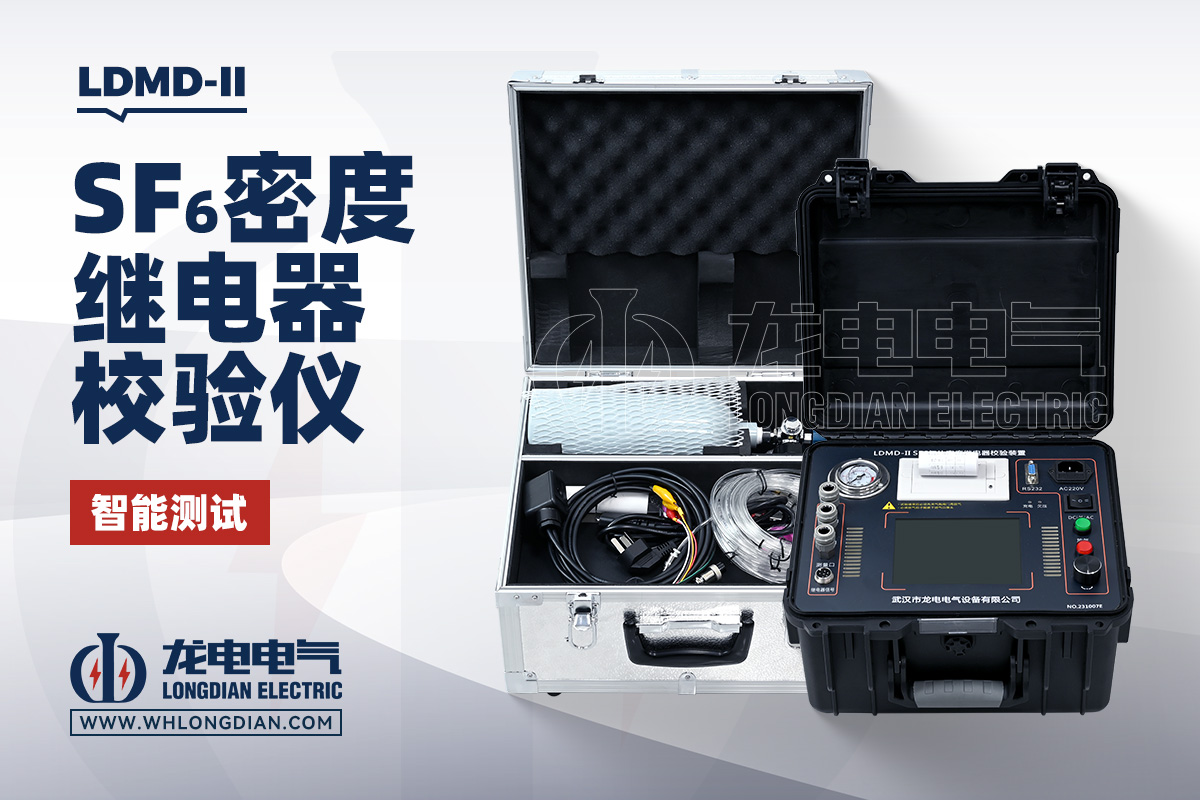

針對現場檢測需求，武漢市龍電電氣設備有限公司研發生產的LDMD-II SF6氣體密度繼電器校驗儀，專門用于SF6密度繼電器及壓力表校驗。設備采用高精度壓力傳感器與智能溫度補償算法，可自動完成20℃標準壓力換算，實現報警值、閉鎖值、回復值等參數檢測。同時支持SF6壓力表校驗、數據存儲、報表輸出等功能，大幅提高現場試驗效率。其設計理念與行業主流SF6密度繼電器校驗設備一致，可實現密度繼電器和壓力表的綜合檢測。

對于電力設備運維人員而言，正確區分SF6密度繼電器與壓力表十分重要。壓力表主要負責顯示壓力信息，而SF6密度繼電器則承擔著設備安全監測和保護的重要職責。兩者相互配合，共同保障SF6斷路器、GIS設備及其他氣體絕緣設備的安全穩定運行。

隨著智能變電站建設的不斷推進，SF6氣體狀態監測的精度要求越來越高，定期開展SF6密度繼電器校驗和壓力表校驗已成為設備預防性試驗的重要內容。選擇專業可靠的校驗設備，不僅能夠提高檢測準確性，也能有效降低設備運行風險，保障電網安全穩定運行。
