為什么同一臺SF6斷路器，冬天壓力顯示偏低，夏天壓力卻偏高？壓力發生變化是否意味著設備漏氣？為什么SF6密度繼電器校驗時必須換算到20℃標準狀態？這些問題的核心，其實都與SF6氣體密度、壓力、溫度之間的換算關系有關。對于GIS組合電器、SF6斷路器以及氣體絕緣設備而言，正確理解三者之間的關系，是判斷設備運行狀態的重要基礎。

在電力系統中，SF6氣體被廣泛應用于高壓開關設備作為絕緣和滅弧介質。設備運行時，SF6氣體處于密閉容器內，其壓力會隨著環境溫度變化而變化。溫度升高時，氣體分子運動加劇，壓力升高；溫度降低時，氣體分子運動減緩，壓力下降。這是一種正常的物理現象，并不一定代表設備內部氣體發生了泄漏。

從氣體狀態理論來看，壓力、溫度和氣體數量之間存在固定關系。

對于容積固定的SF6設備來說，在設備內部氣體總量不變的情況下，溫度變化會直接引起壓力變化。因此，單純觀察壓力值，并不能準確判斷設備內部SF6氣體是否減少。

這也是為什么電力行業不直接以壓力作為設備運行依據，而是采用SF6氣體密度作為判斷標準。因?yàn)闅怏w密度反映的是單位體積內SF6氣體的實際含量，不會因?yàn)槎虝r(shí)間環境溫度變化而改變?cè)O(shè)備內部氣體總量。換句話說，壓力會隨溫度變化而變化，而SF6氣體密度才是真正反映設備氣體存量的關鍵參數。

舉個簡單例子。同一臺GIS設備在夏季35℃時壓力顯示為0.65MPa，而冬季5℃時壓力可能下降至0.55MPa。如果設備沒有發生泄漏，那么其SF6氣體密度實際上并沒有變化。這時如果僅依據壓力值判斷，很容易誤認為設備存在漏氣現象。因此，必須將不同溫度下測得的壓力值統一換算到標準溫度狀態后再進行比較。

目前國際及國內電力行業普遍采用20℃作為SF6氣體標準參考溫度。也就是說，無論現場溫度是多少，最終都要將測量結果換算為20℃狀態下的等效壓力或等效密度，再與設備出廠參數進行比較。

例如：

• 夏季現場溫度35℃

• 實際測量壓力0.65MPa

經過溫度補償換算后，20℃等效壓力可能仍然對應設備額定值。

同樣：

• 冬季現場溫度5℃

• 實際測量壓力0.55MPa

換算后的20℃等效壓力也可能保持一致。

這就是為什么現場運維人員經常提到“P20值”的原因。P20值實際上就是將現場壓力換算到20℃標準狀態后的參考值，也是判斷SF6設備是否漏氣的重要依據。

對于SF6密度繼電器來說，其核心作用就是利用溫度補償機構實現這一換算過程。當設備內部SF6氣體實際密度下降時，密度繼電器會發出報警或閉鎖信號；而單純由溫度變化引起的壓力波動，則不會導致誤動作。因此，SF6密度繼電器被廣泛應用于GIS、斷路器及氣體絕緣設備中。

然而，隨著運行時間增長，密度繼電器內部機械機構和溫度補償元件可能出現老化，導致動作值偏移、補償誤差增大。如果不能準確反映SF6氣體密度變化，就可能出現誤報警或拒報警現象。因此，定期開展SF6密度繼電器校驗十分必要。

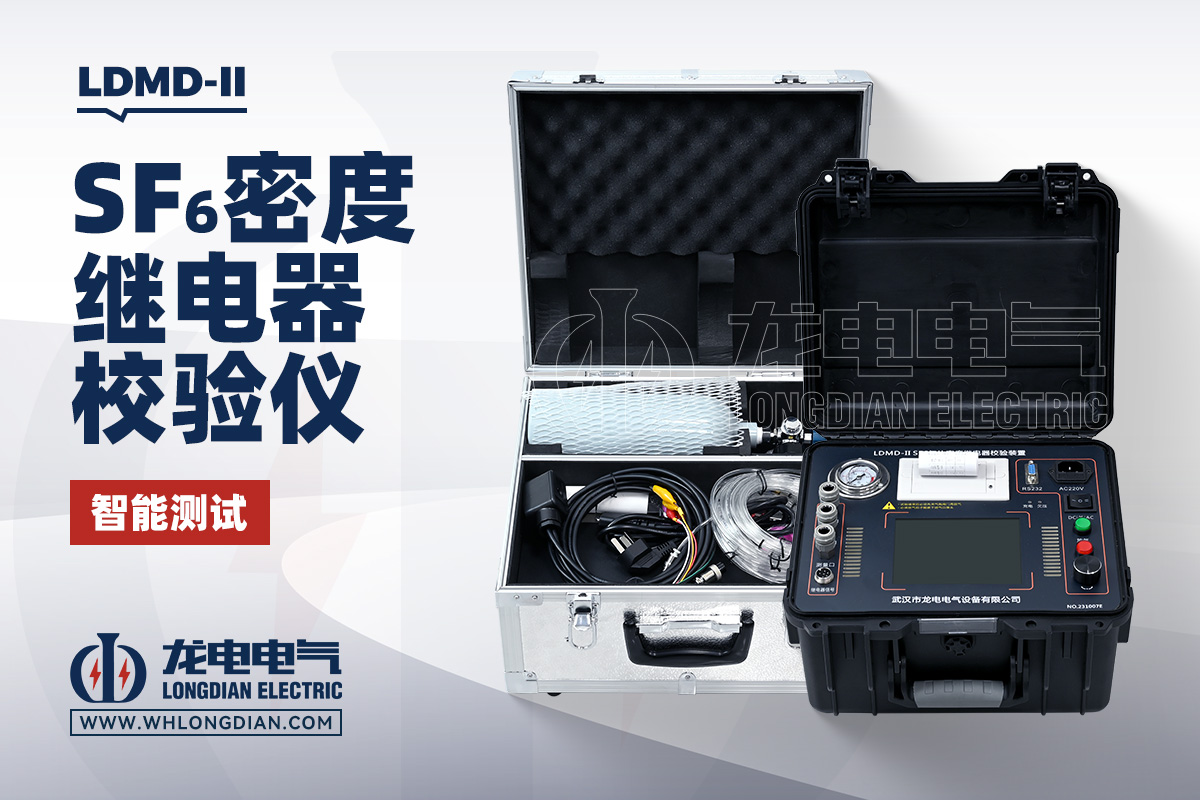

為了滿足現場檢測需求，武漢市龍電電氣設備有限公司研發生產的LDMD-II SF6氣體密度繼電器校驗儀，采用高精度壓力傳感器與智能溫度補償算法，可自動測量當前壓力值和20℃等效壓力值，實現SF6密度繼電器報警值、閉鎖值、回復值等參數檢測。設備能夠自動完成壓力與溫度換算，避免人工計算誤差，提高現場校驗效率和準確性。

在實際運維工作中，很多設備故障并不是由于壓力瞬間變化引起，而是由于長期微量泄漏導致SF6氣體密度持續下降。因此，運維人員不僅要關注壓力表讀數，更要關注經過溫度補償后的標準密度值。只有掌握SF6氣體密度、壓力、溫度之間的換算關系，才能準確判斷設備運行狀態。

綜上所述，SF6氣體密度、壓力、溫度之間的換算關系是SF6設備狀態監測的重要基礎。壓力會隨著溫度變化而變化，而SF6氣體密度才是真正反映設備氣體含量的關鍵指標。通過將現場壓力換算為20℃標準狀態下的等效壓力，可以準確判斷設備是否存在泄漏風險。定期使用專業的SF6密度繼電器校驗儀開展檢測，是保障GIS設備和SF6斷路器長期安全運行的重要措施。
