在高低壓開關柜出廠檢驗和現場調試過程中，不少技術人員都遇到過這樣的情況：通電試驗臺剛剛送電，空氣開關就立即跳閘；或者控制回路一接通，保護裝置報警，試驗無法繼續進行。那么，通電試驗臺跳閘到底是什么原因引起的？又該如何快速排查故障？掌握這些常見問題的處理方法，可以有效提高高低壓開關柜調試效率，避免反復查線和誤判故障。

通電試驗臺是開關柜出廠檢測和現場驗收的重要設備，其主要作用是模擬實際運行環境，對開關柜的控制回路、二次回路、指示回路、保護回路以及分合閘功能進行全面驗證。因此，當通電試驗臺出現跳閘現象時，往往說明被試開關柜存在接線錯誤、元器件故障或回路異常等問題。

高低壓開關柜調試過程中，最常見的跳閘原因之一是二次回路接線錯誤。特別是在控制柜組裝完成后，如果接線端子接錯、線號對應關系錯誤或者存在短接現象，通電后極易導致控制電源短路，引發通電試驗臺保護動作。實際工作中，這類問題占據了相當大的比例。

第二類常見原因是控制回路絕緣不良。部分開關柜在生產或運輸過程中，可能出現導線絕緣層損傷、端子排受潮、異物進入柜體等情況。當控制電源接入后，絕緣薄弱點容易產生漏電流甚至短路，從而導致通電試驗臺跳閘。

第三類問題來自斷路器儲能機構和操作機構故障。例如合閘線圈燒損、分閘線圈絕緣下降、輔助開關接點異常等。當試驗臺輸出控制電源后，異常負載會導致電流瞬間增大，觸發保護裝置動作。

在高低壓開關柜調試現場，電流互感器二次回路接線錯誤也是引起故障的重要因素。如果CT二次回路存在短接、開路或極性接反等問題，不僅會影響保護功能驗證，還可能導致保護繼電器異常動作，造成調試過程中頻繁跳閘。

對于配置智能保護裝置的開關柜而言，參數設置錯誤同樣不可忽視。例如保護定值設置不合理、邏輯配置錯誤或者通訊模塊異常，都可能導致開關柜在通電測試時出現誤報警甚至拒動、誤動現象。

當遇到通電試驗臺跳閘問題時，建議按照“先電源、后回路；先主線、后二次”的原則進行排查。首先斷開所有負載，確認通電試驗臺本身運行正常；然后逐步投入控制回路、指示回路和保護回路，通過分段送電方式縮小故障范圍。實踐證明，這種方法往往能夠快速定位問題點。

此外，在開關柜調試前應重點檢查以下幾個方面：端子接線是否正確、控制電纜絕緣是否良好、熔斷器規格是否匹配、輔助觸點動作是否可靠、繼電器接線是否符合圖紙要求。提前做好這些檢查工作，可以大幅降低通電試驗臺跳閘概率。

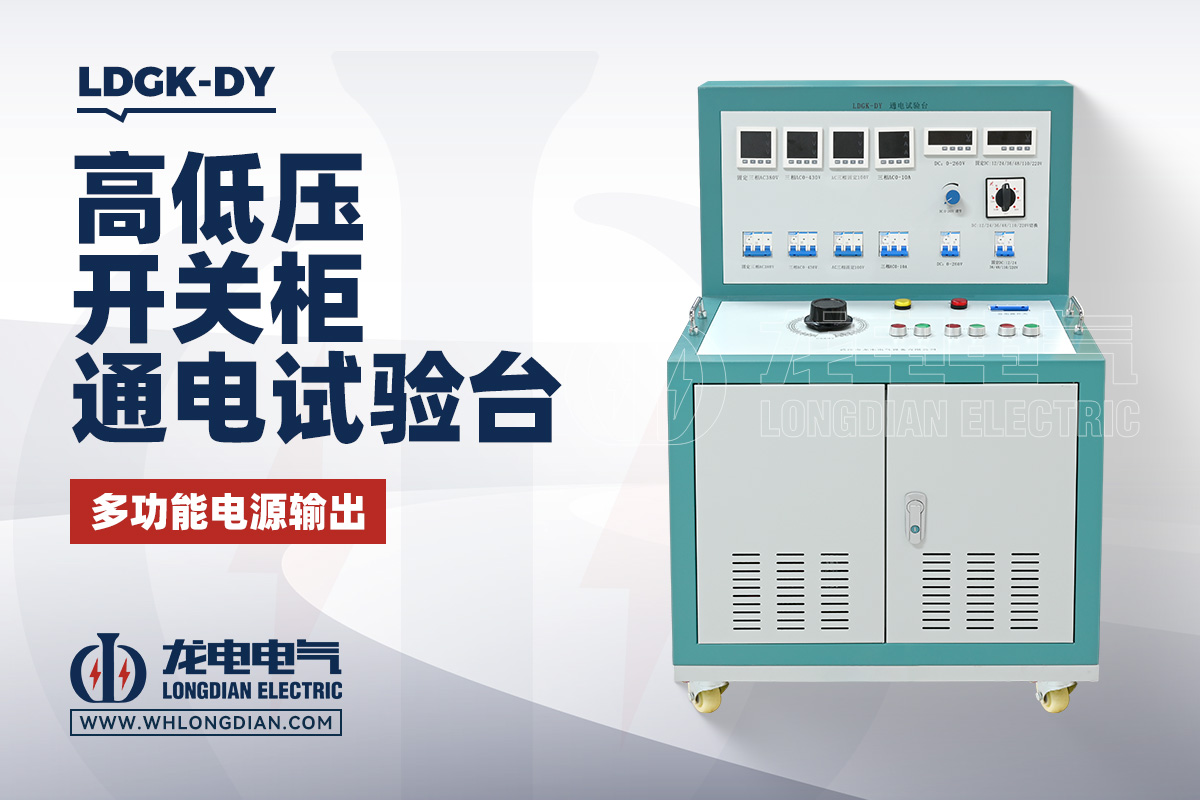

隨著開關柜智能化程度不斷提高，調試工作對試驗設備的要求也越來越高。武漢市龍電電氣設備有限公司研發生產的LDGK-DY高低壓開關柜通電試驗臺，專門針對高低壓開關柜出廠檢測和現場調試需求設計。設備可輸出多種電壓等級，具備完善的過流、短路及漏電保護功能，能夠對開關柜控制回路、儲能回路、分合閘回路以及信號指示系統進行全面測試。其操作簡單、保護完善、輸出穩定，廣泛應用于開關柜制造企業、電力安裝單位及變電站檢修部門。

值得注意的是，很多現場人員一旦遇到通電試驗臺跳閘，就認為是試驗設備故障。實際上，根據大量調試案例統計，大多數問題最終都出現在被試開關柜本身。尤其是新裝配柜體，接線遺漏、線號錯誤、元件損壞等問題更為常見。因此，系統化排查思路遠比盲目更換設備更加重要。

總體來看，通電試驗臺跳閘并不可怕，關鍵在于找到故障根源。無論是二次回路接線錯誤、絕緣問題、操作機構故障，還是保護裝置配置異常，只要按照規范流程逐步檢查，都能夠快速定位并解決問題。對于高低壓開關柜調試工作而言，配備性能可靠的通電試驗臺，并建立標準化調試流程，是提升產品質量和工作效率的重要保障。
