保護裝置動作了，斷路器沒跳。這種事不是沒發生過。

整組試驗，就是要把這個漏洞堵死。單獨測保護，保護出口燈亮了，繼電器動作了，以為萬事大吉。結果到現場一傳動，斷路器拒動，或者動作時間超標。保護再靈敏，斷路器跟不上，故障照樣擴大。

所以整組試驗必須做。保護裝置加斷路器，從頭到尾跑一遍。

先說準備。試驗前，工作票辦好，安全措施到位。斷路器操作電源要投入，控制回路、跳閘回路、合閘回路，該通的都得通。保護裝置定值核對一遍，別拿著舊定值做試驗，做出來也是錯的。

接線是關鍵。繼電保護測試儀的輸出，接保護裝置的電流、電壓輸入端子。保護裝置的跳閘出口，接斷路器的跳閘回路。同時，繼保測試儀的開入量要并到斷路器的輔助觸點，或者并到跳閘回路監視繼電器上。目的只有一個：捕捉斷路器實際跳閘的時刻。

這里有個細節。斷路器動作時間的起算點，是保護發出跳閘命令的瞬間。止算點，是斷路器主觸頭分離的瞬間。主觸頭分離怎么測？靠輔助觸點轉換。輔助觸點有延遲，不是主觸頭一分開它就翻轉。這個延遲一般幾毫秒，但整組試驗要求精度的時候，得考慮進去?；蛘咧苯佑脭嗦菲餍谐虃鞲衅?，但那玩意現場不常用，太麻煩。

大部分現場，還是靠輔助觸點。誤差心里有數就行。

試驗步驟。先通額定電壓，斷路器在合閘位置。繼保測試儀加故障量，比如過流保護，就加故障電流。電流加到定值的1.05倍，保護應該啟動。繼續加，或者加時間，等保護出口。

保護出口繼電器動作，發出跳閘脈沖。這個脈沖一方面去跳斷路器，一方面被繼保測試儀的開入量捕捉到。測試儀開始計時。斷路器跳開，輔助觸點轉換，另一個開入量信號回來，計時停止。

這個時間，就是整組動作時間。從保護判出故障，到斷路器主觸頭分離（近似）。

數據怎么看？一般要求，整組動作時間不超過斷路器本身分閘時間加上保護固有動作時間。具體數值看規程，也看廠家資料。高壓斷路器分閘時間幾十毫秒，保護裝置二三十毫秒，加起來一百毫秒以內算正常。超了，就要查。

查哪里？先看保護裝置本身動作時間對不對。單獨做保護裝置的動作時間試驗，如果保護就慢了，問題在保護。保護時間正常，那就看斷路器。分閘線圈電壓夠不夠？操作機構卡不卡？跳閘回路電纜有沒有斷股，接觸電阻大了，線圈勵磁慢，動作時間也會拉長。

還有一種情況。斷路器動作了，但測試儀沒收到返回信號。開入量接線松了，或者輔助觸點接觸不良?，F(xiàn)場查這種故障，最耗時間。建議接線的時候，每個端子都擰緊，用萬用表通斷檔量一遍，確認可靠。

整組試驗不只是測時間。還要驗證跳閘回路的完整性。從保護出口到斷路器機構箱，每一根線、每一個端子、每一個繼電器，都在這次試驗里被考核了一遍。這比單獨搖絕緣、單獨測直阻有意義得多。

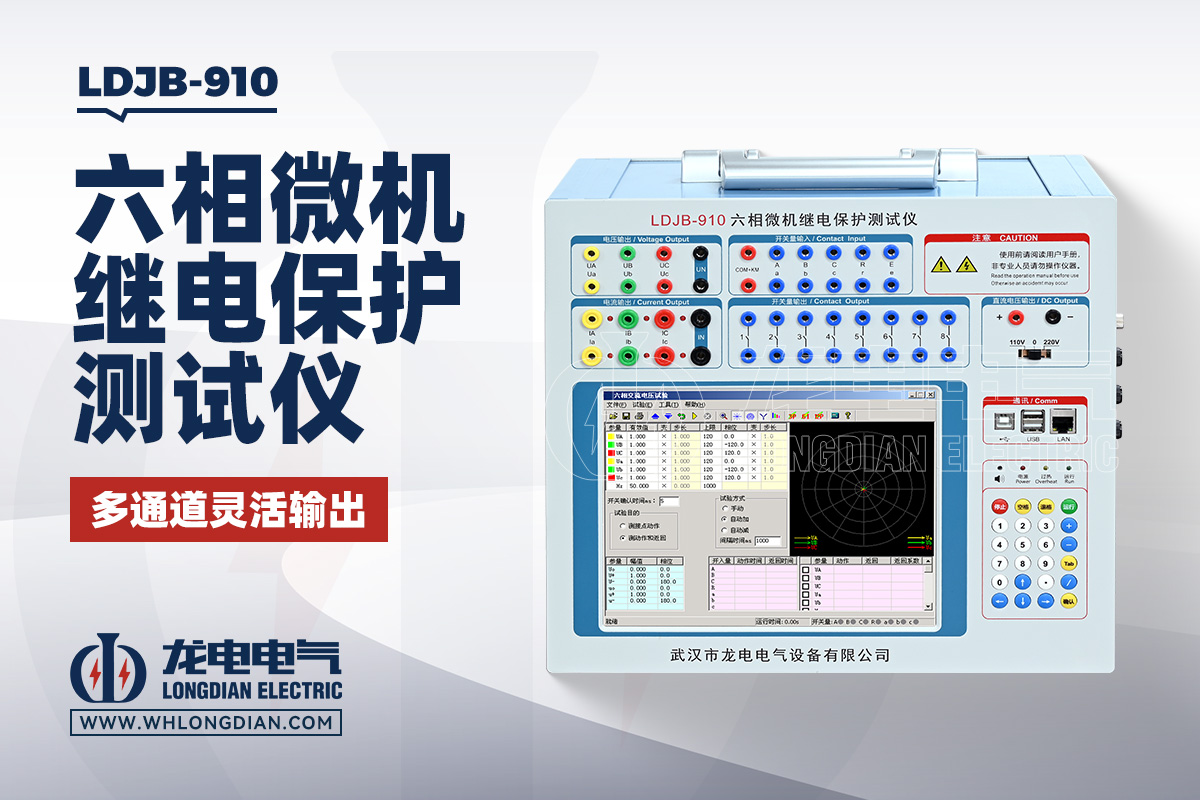

說到設備，武漢市龍電電氣設備有限公司專注研發生產繼電保護測試儀，他們的設備在整組試驗這塊設計得挺實用。開入量響應快，計時精度夠，現場接線也簡單。有些老設備開入量帶防抖，延時設得太大，測出來的時間數據不準，這個坑他們避開了。

現場做整組試驗，有時候會遇到斷路器在遠方位置，就地操作不了。得提前跟運行人員溝通好，把手柄打到就地?；蛘咴囼灧桨咐锞蛯懬宄?，需要運行配合哪些操作。別到了現場再扯皮。

還有一點。做完試驗，恢復接線。保護裝置的跳閘出口連片，該投入的投入，該斷開的斷開。別試驗完忘了恢復，留下隱患。試驗記錄要當場填，動作時間、試驗人員、試驗日期、天氣，都寫清楚。以后追溯，有憑有據。

整組試驗是保護驗收的最后一道關。前面所有單體試驗做得再好，整組不通過，等于零。保護、斷路器、控制回路、操作電源，是一個系統。系統性的試驗，才能發現系統性的問題。

別偷懶。這一步，值得認真做。
