在進行局部放電檢測時，很多技術人員都會遇到這樣一個問題：PRPD圖上出現了大量放電脈沖，但這些信號到底是真實局放還是外部干擾？如果判斷錯誤，不僅會影響設備狀態評估，還可能導致誤檢、漏檢。那么，干擾信號的PRPD圖長什么樣？與真實局部放電圖譜又有哪些區別？

PRPD（Phase Resolved Partial Discharge）即相位分辨局部放電圖譜，是目前局放檢測中最常用的數據分析工具之一。通過統計放電脈沖在工頻周期內的分布規律，可以幫助檢測人員識別放電類型、判斷缺陷位置以及區分外界干擾。

正常情況下，真實局部放電與交流電壓相位具有明顯關聯。無論是內部放電、表面放電還是電暈放電，其脈沖往往集中分布在正負半周的特定相位區域，并表現出一定的對稱性和重復性。因此，在PRPD圖上能夠形成較為穩定的“蝴蝶狀”“雙峰狀”或“帶狀”分布特征。

而干擾信號PRPD圖則往往呈現出完全不同的形態。

最常見的是隨機散點型干擾。這類信號通常來源于無線通信設備、電磁輻射源、變頻器、高頻開關電源等外部設備。由于其與工頻電壓沒有固定相位關系，因此在PRPD圖中表現為整個0°～360°范圍內均勻散布，形成“滿天星”式分布，看不到明顯的相位聚集區。這類圖譜是現場局放檢測中最容易遇到的干擾形式。

另一種典型干擾是周期性電磁干擾。其來源可能是變頻驅動裝置、電力電子設備或者無線電發射源。這類信號在PRPD圖中常表現為若干條垂直帶狀區域，脈沖集中在固定相位位置出現，但其分布規律與局部放電特征并不匹配。經驗豐富的檢測人員通過觀察脈沖幅值變化和相位重復規律，通常能夠較快識別出來。

此外，還有脈沖群干擾現象。例如開關操作、電刷火花、接觸不良等產生的瞬時電磁脈沖。在PRPD圖中常表現為局部區域突然出現密集脈沖簇，持續時間較短，圖譜穩定性較差。連續監測時，這類圖譜往往會發生明顯變化，而真實局放圖譜則具有較好的重復性。

在實際檢測工作中，僅依靠單次PRPD圖判斷往往并不充分。通常需要結合時域波形、頻譜分析、超聲波信號以及設備運行狀態進行綜合診斷。例如同一設備在不同負荷、不同時間段檢測得到的PRPD圖如果變化較大，則更有可能屬于外界干擾；若圖譜長期穩定存在，則應進一步分析是否為真實局部放電。

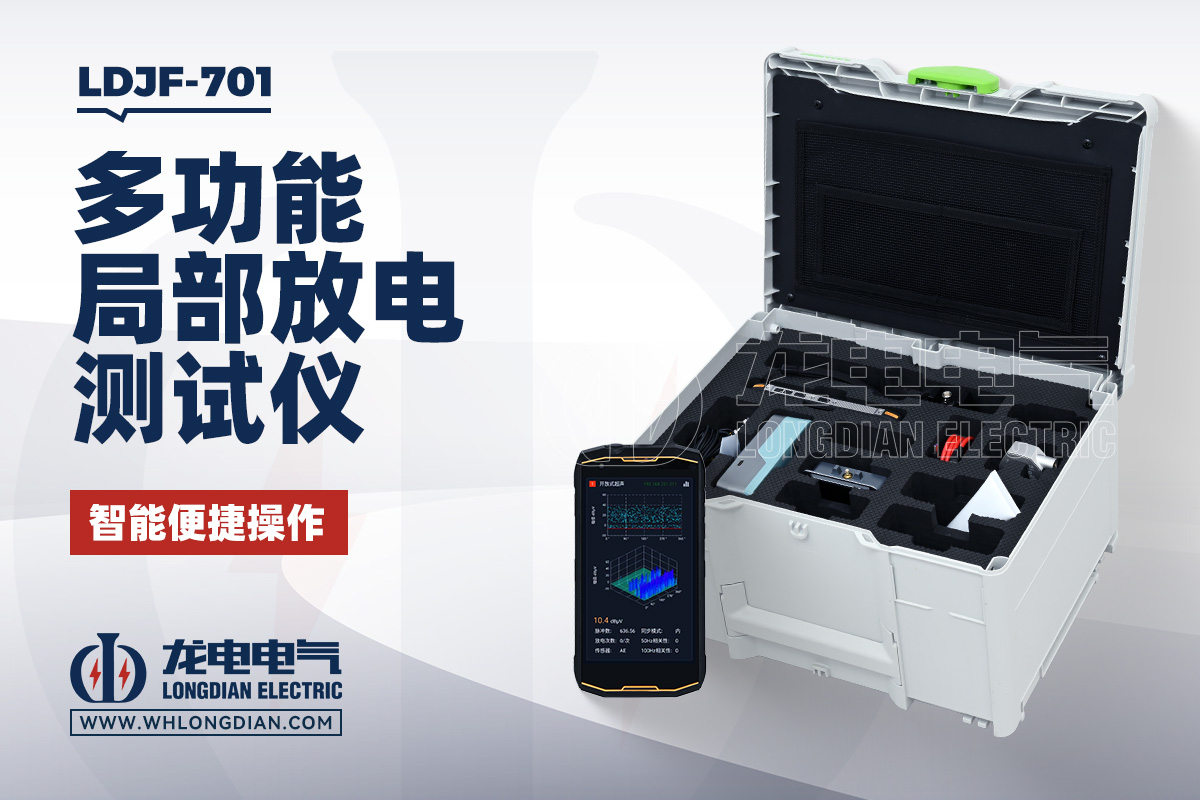

隨著電網設備狀態檢修工作的深入開展，現場局放檢測對儀器的抗干擾能力提出了更高要求。武漢市龍電電氣設備有限公司研發生產的LDJF-701手持局放檢測儀，采用先進數字濾波技術和智能圖譜分析算法，能夠有效抑制現場復雜電磁環境帶來的干擾影響。設備支持PRPD圖譜實時顯示、超聲波檢測、高頻電流檢測等多種檢測模式，可幫助運維人員快速區分真實局放與干擾信號，提高檢測效率和診斷準確率。

對于變電站、電纜線路、開關柜以及環網柜等設備而言，準確識別干擾信號PRPD圖是局部放電檢測中的重要環節。掌握常見干擾圖譜特征，不僅能夠避免誤判，還能顯著提升設備隱患發現能力。特別是在復雜電磁環境下，結合專業局放檢測設備和豐富的圖譜分析經驗，才能獲得更加可靠的檢測結果。

總體來看，干擾信號PRPD圖最顯著的特點是缺乏與工頻相位的固定對應關系，表現為隨機分布、帶狀分布或脈沖簇分布。而真實局部放電通常具有穩定、重復且與電壓相位相關的特征。學會識別兩者之間的差異，是做好局部放電檢測和設備狀態評估的重要基礎。
