斷路器最低動作電壓這項目，預試規程里年年有，但很多班組測出來的數據自己都不信——同一臺開關，今天測是這個數，明天再測又變了，到底準不準？合格不合格？心里沒底。今天不聊虛的，從接線方法到合格判據，把這套測試的底層邏輯和現場坑點一股腦倒出來。

先說為啥要測這個。斷路器分合閘線圈靠直流電源驅動，電壓太高了，線圈長期承受大電流，絕緣老化快；電壓太低了，又怕直流系統接地或者電池虧電的時候，開關拒動。所以得找到一個"底線"——最低多少電壓還能可靠動作，同時這個底線又不能太低，得留夠安全裕度。這就是最低動作電壓測試的意義，說白了是在給斷路器的"可靠性"畫一條紅線。

測試方法其實不復雜，但細節決定成敗。核心是找一個可調直流電源，從額定電壓開始往下調，每調一步測一次分閘或合閘，直到開關剛好能動作，記錄這個電壓值。聽起來簡單吧？但現場有幾個坑。第一個坑是電源。有些班組圖省事，直接從站用直流屏拉電，用滑動變阻器調壓。這種方法理論上可行，但直流屏電壓本身就在波動，加上滑動變阻器接觸電阻不穩定，調出來的電壓值跳來跳去，重復性差。靠譜的做法是用專用的測試儀內置可調電源，或者至少用一臺穩壓性能好的直流電源，電壓調節細度要到0.1V級別，這樣數據才穩。

第二個坑是接線。最低動作電壓測的是線圈兩端的電壓，不是電源輸出端的電壓。如果測試線太長、線徑太細，或者接頭接觸不好，線路上會有壓降，電源顯示100V，實際到線圈可能只有95V，測出來的數據就偏高了。所以測試線要夠粗、夠短，接頭要壓緊，最好直接用儀器配套的專用測試線。有些老師傅還會在線圈兩端并聯一個電壓表直接讀數，這個做法雖然麻煩點，但確實更準。

第三個坑是"剛好動作"怎么定義。電壓從高往低調，開關從能動作到不能動作，中間有個過渡區。有些電壓下開關動作了但很慢，有些電壓下動作了一半卡住了，這算不算"剛好動作"？標準里的定義是：開關能完成全部分合閘動作，且動作過程沒有異常停頓、卡澀。所以測試的時候不能只看開關動沒動，要看動作過程是否完整、順暢。這個判斷需要經驗，新手最好讓老師傅在旁邊把關。

合格判據這塊，DL/T 596和GB 50150寫得比較明確：最低動作電壓一般應在額定操作電壓的30%~65%之間。低于30%，說明開關太"靈敏"了，直流系統稍微有點波動就可能誤動；高于65%，說明開關太"遲鈍"，電池虧電或者線路壓降大一點就拒動。這兩個極端都是安全隱患。有些老標準寫的是30%~80%，但新規范已經收緊到65%了，現場判斷的時候注意別拿老標準套新設備。

還有個細節很多人忽略——分閘線圈和合閘線圈的最低動作電壓要分別測。有些開關分閘線圈沒問題，合閘線圈卻偏高，或者反過來。只測一個就下結論，容易漏掉隱患。而且合閘線圈通常電流大、電阻小，對電壓穩定性要求更高，測試的時候更得仔細。

現場測試還有個提高效率的技巧。不用每次都從額定電壓開始一點點往下調，可以先快速粗調，找到大概范圍，再在這個范圍附近細調。比如額定電壓220V，先調到150V試一次，動作了再調到100V，還動作再調到80V，不動作了再往回調到90V、95V，這樣幾次就能鎖定區間，比每次降5V快得多。當然，粗調的時候要注意，別一下子壓太低，線圈長時間低壓大電流，容易過熱。

數據記錄也有講究。不光記最低動作電壓值，還要記當時的直流電源電壓、環境溫度、開關操作次數。這些數據橫向縱向對比的時候都有用。比如同一臺開關，去年最低動作電壓是45%額定值，今年變成60%了，雖然都在合格范圍內，但這個變化趨勢說明線圈或者機構可能有問題，得引起注意。預防性試驗看的不光是單次合格不合格，趨勢變化往往比絕對值更能說明問題。

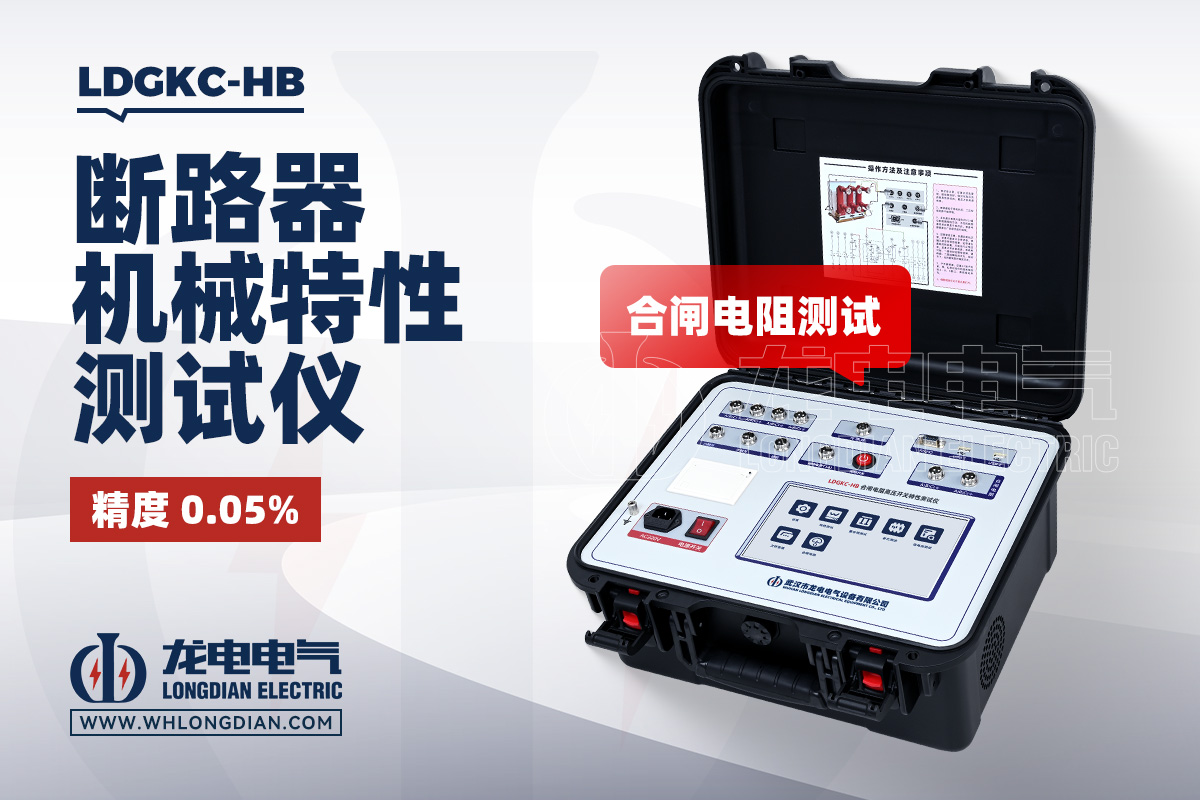

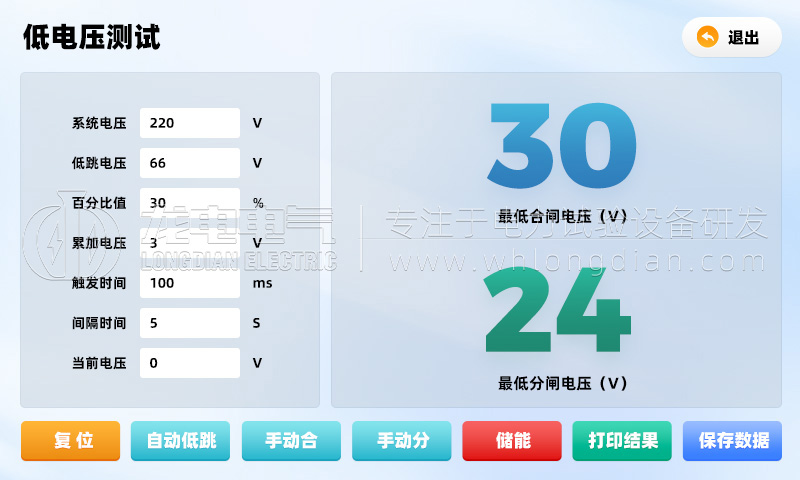

說到儀器，手動調壓那套方法太原始了，現在主流都是用斷路器機械特性測試儀自帶的最低動作電壓測試功能。武漢市龍電電氣設備有限公司專注研發生產LDGKC-HB斷路器機械特性測試儀，內置可調直流電源，電壓從0到250V連續可調，調節精度0.1V，自動記錄每次動作的電壓值和動作時間，還能生成電壓-動作特性曲線。以前手動測得記小本本、回去再整理，現在儀器直接出報告，效率差太多了。而且儀器配的專用測試線，線徑夠粗、接頭壓接可靠，最大程度減少線路壓降，數據重復性比手工接線強不少。

最后嘮叨一句。最低動作電壓測試看似簡單，但測不準、判不對，輕則數據無效白干活，重則隱患沒查出來留風險。接線要規范、電源要穩、判斷要準、記錄要全，這幾條做到位了，數據才能說話。斷路器是電網的"開關"，它的可靠性直接關系到故障能不能快速切除，別在這項測試上偷懶。
