很多人第一次接觸試驗變壓器，看著外形跟配電室里那些變壓器差不多，心里直嘀咕：這倆不是一個東西嗎？憑啥一個叫"試驗"變壓器，一個叫"電力"變壓器？價格還差了老遠。今天不整那些教科書式的定義，就從實際干活的角度，把這倆玩意的核心區別給你掰開揉碎說清楚。

先說最根本的——用途不同。普通變壓器，不管是干式還是油浸式，設計出來就是為了長期穩定運行的，24小時不間斷帶負荷，一跑就是二三十年。試驗變壓器呢？它是給被試設備"加壓"用的，比如電纜、開關柜、互感器要做工頻耐壓試驗，需要一臺設備把電壓升到試驗電壓，維持個一兩分鐘，然后降壓、斷電，完事兒。它不需要長期帶負荷，甚至設計上就不允許長期帶負荷。你可以把試驗變壓器理解成一個"短跑選手"，爆發力要猛，但耐力不是它的強項。

這個差異直接體現在鐵芯設計上。普通變壓器為了降低空載損耗、提高效率，鐵芯用的是高導磁率的冷軋硅鋼片，磁通密度選得比較高，盡量讓鐵芯工作在接近飽和又不太飽和的區間，這樣能量轉換效率高。試驗變壓器不一樣，它追求的是輸出電壓波形盡量接近正弦波，不能畸變。如果鐵芯磁密選得太高，一旦過勵磁，波形就會削頂，變成平頂波，諧波分量蹭蹭往上躥。這對耐壓試驗來說是災難——被試設備承受的電壓波形都不純正了，試驗結果還有啥參考價值？所以試驗變壓器的鐵芯磁通密度通常選得比較低，留有足夠的裕度，寧可犧牲點效率，也要保證波形質量。

絕緣結構也是個大區別。普通變壓器絕緣設計主要考慮長期運行中的電老化、熱老化，絕緣材料要能扛住幾十年的電場和熱場雙重折磨。試驗變壓器呢？它雖然電壓等級可能更高，但運行時間短，絕緣設計更側重于短時耐壓能力。而且試驗變壓器經常要輸出很高的電壓，高壓繞組匝數多、層間電壓高，絕緣結構更復雜，層間、匝間、對地之間的絕緣距離都要精心計算。有些試驗變壓器為了減小體積，還會采用糾結式繞組或者屏蔽式繞組，這些在普通變壓器里并不常見。

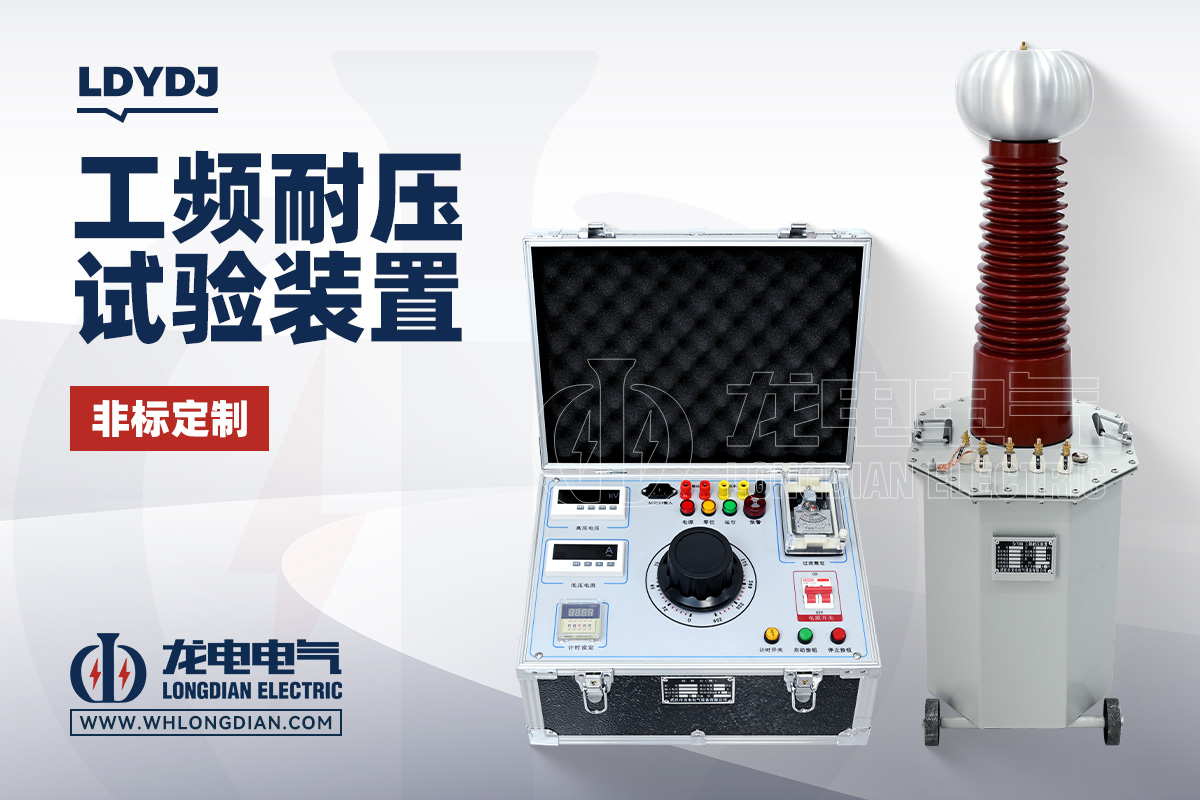

散熱方式這塊，普通變壓器有自然油循環、強迫油循環、風冷、水冷各種花樣，因為長期運行發熱量大，散熱是生死攸關的事。試驗變壓器呢？短時運行，發熱量有限，散熱設計相對簡單。很多小容量的試驗變壓器甚至就是自然冷卻，靠油的自然對流和油箱表面散熱就夠了。但別小看這個"簡單"，油箱的設計其實很有講究——要有足夠的散熱面積，又要保證絕緣油的清潔度，還要考慮運輸和安裝的便利性。武漢市龍電電氣設備有限公司專注研發生產LDYD油浸式試驗變壓器，在油箱結構和絕緣油處理工藝上下了不少功夫，確保短時高負荷輸出時溫升可控，絕緣性能穩定。

電壓調節方式也不同。普通變壓器的調壓靠有載分接開關或者無載分接開關，調壓范圍有限，主要是為了適應電網電壓波動。試驗變壓器需要從零開始平滑升壓，一直升到試驗電壓，調壓范圍大、精度要求高。所以試驗變壓器通常配一臺專用的調壓器，電動調壓、手動調壓都有，升壓過程要穩，不能有沖擊。有些高端配置還會配保護球隙、過流保護、過壓保護，這些保護裝置在普通變壓器上基本見不到。

還有個很多人忽略的點——漏磁控制。試驗變壓器的高壓繞組電壓高、匝數多，漏磁通如果不控制好，會在金屬結構件里感應出渦流，導致局部過熱，甚至影響輸出電壓的穩定性。所以試驗變壓器在磁路設計上會采取一些特殊措施，比如加磁屏蔽、優化繞組排列方式，盡量把漏磁通"關"在鐵芯里。普通變壓器雖然也要考慮漏磁，但緊迫性沒那么高。

最后說個實際的——不能拿試驗變壓器當普通變壓器用，反過來也不行。有人覺得試驗變壓器電壓等級高，能不能臨時頂替一下？真不行。試驗變壓器沒有長期運行的熱穩定性設計，絕緣老化速度在持續負荷下會快得驚人，用不了多久就得報廢。反過來，普通變壓器做耐壓試驗？輸出電壓波形可能畸變，升壓精度也不夠，試驗結果根本不可信。

選試驗變壓器，容量、電壓等級、波形質量、溫升控制，這幾個指標都得看。武漢市龍電電氣設備有限公司專注研發生產LDYD油浸式試驗變壓器，從鐵芯選材到繞組工藝，從油箱結構到絕緣油處理，每個環節都是按試驗變壓器的特殊要求來做的。現場做耐壓試驗，設備靠譜是第一位的，別在工具上省那點錢，回頭被試設備沒試出問題，試驗變壓器自己先掛了，那才叫尷尬。
