在高壓斷路器機械特性試驗過程中，經常會看到“行程”“超行程”“開距”等測試數據。很多剛接觸高壓開關檢修的技術人員都會產生疑問：這些參數到底代表什么？為什么廠家說明書和試驗規程都要求重點測量？如果斷路器行程、超行程、開距出現異常，又會對設備運行造成什么影響？

事實上，斷路器行程、超行程、開距是高壓開關機械特性測試中最核心的參數之一，它們直接關系到斷路器的分合閘性能、滅弧能力以及長期運行可靠性。因此，在設備交接試驗、預防性試驗和檢修驗收過程中，都需要對這些參數進行準確測量和分析。

首先來看什么是斷路器行程。

簡單來說，斷路器行程是指動觸頭從一個位置運動到另一個位置所經過的總位移距離。對于真空斷路器、SF6斷路器以及油斷路器來說，行程反映的是機構傳動系統是否能夠完成設計要求的動作過程。

如果斷路器行程不足，動靜觸頭可能無法完全分離或可靠接觸，輕則影響導電性能，重則導致分斷能力下降。因此，斷路器行程是評價機械機構狀態的重要依據。

在現場測試中，斷路器行程通常由高壓開關機械特性測試儀配合位移傳感器進行測量。通過實時記錄觸頭運動過程，可以準確得到總行程數據，并生成完整的動作曲線。

其次是斷路器開距。

斷路器開距是指斷路器處于分閘狀態時，動觸頭與靜觸頭之間形成的實際絕緣距離。

很多人容易將行程和開距混為一談，實際上兩者并不相同。行程是運動過程中的總位移，而開距則是分閘完成后觸頭之間最終形成的間隙距離。

斷路器開距直接影響設備絕緣性能和滅弧能力。如果開距過小，分閘后電弧可能無法可靠熄滅；如果開距過大，則會增加機構負擔，加速機械磨損。

因此，無論是真空斷路器還是SF6斷路器，廠家都會明確規定標準開距范圍。檢修后必須進行測量確認，確保滿足技術要求。

再來看超行程的概念。

斷路器超行程是指觸頭接觸后，機構繼續向前運動所產生的額外位移量。

為什么需要超行程？

因為高壓斷路器在長期運行過程中，觸頭會發生一定程度磨損。如果沒有超行程設計，觸頭磨損后接觸壓力會迅速下降，導致接觸電阻增大甚至發熱。

適當的超行程能夠保證觸頭始終保持足夠接觸壓力，從而提高導電性能和運行穩定性。

因此，斷路器超行程實際上是保證觸頭可靠接觸的重要緩沖量，也是評價機構調整是否合理的重要指標。

在實際檢修過程中，經常會遇到以下幾種情況：

行程不足導致機構動作不到位；

開距偏小造成絕緣裕度下降；

超行程過大引發機構沖擊增加；

超行程過小導致觸頭壓力不足。

這些問題往往都會直接反映在機械特性測試結果中。因此，高壓開關機械特性測試不僅僅是記錄數據，更重要的是通過數據發現設備潛在隱患。

那么，斷路器行程、超行程、開距是如何測量的呢？

目前行業普遍采用高壓開關機械特性測試儀進行測量。測試時，將專用位移傳感器安裝在斷路器運動機構上，通過傳感器實時采集位移變化數據，同時記錄分閘時間、合閘時間、速度曲線以及動作過程中的各種機械參數。

測試完成后，系統自動生成運動曲線和特性報告，能夠直觀顯示斷路器行程、超行程、開距以及剛合速度、剛分速度等關鍵數據。

相比傳統人工測量方式，數字化測試不僅精度更高，而且能夠發現肉眼難以察覺的機構異常問題。

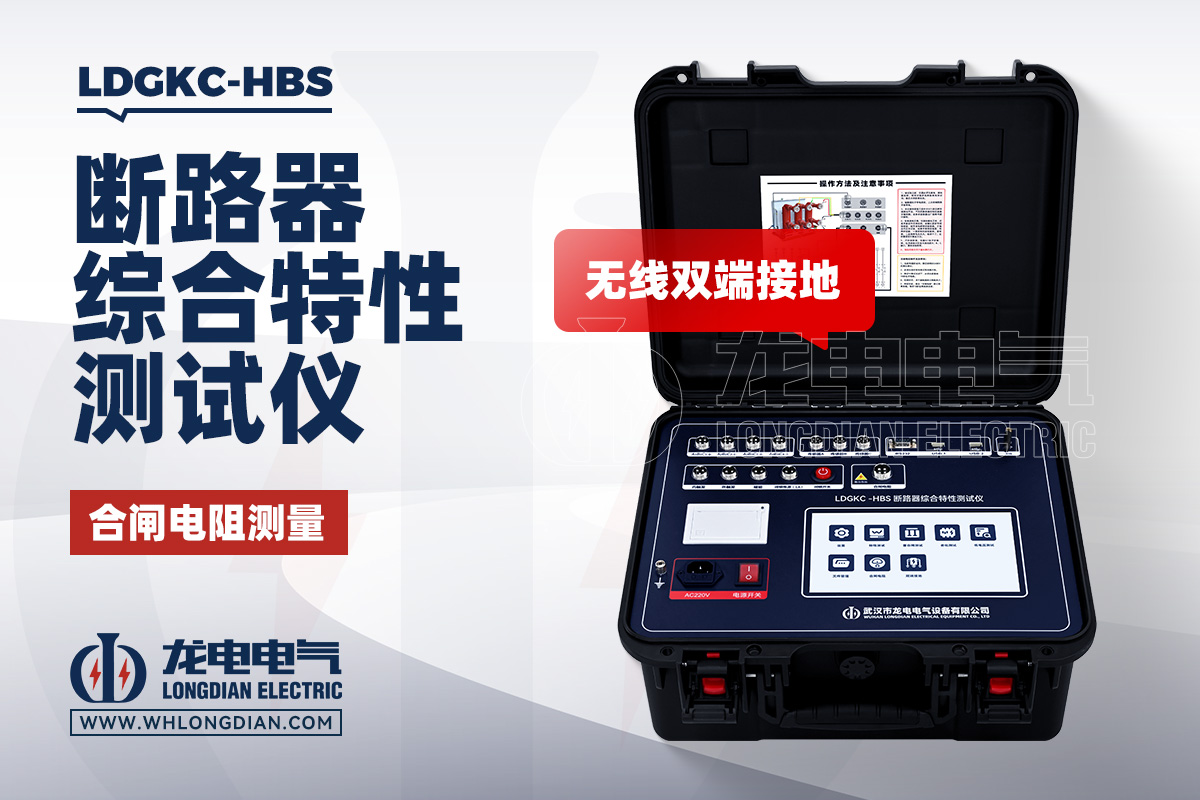

作為電力試驗設備專業制造企業，武漢市龍電電氣設備有限公司研發生產的LDGKC高壓開關動特性測試儀，采用高速數據采集技術和高精度位移傳感系統，可準確測量斷路器行程、超行程、開距、分合閘時間、彈跳時間以及動作速度等機械特性參數。設備適用于真空斷路器、SF6斷路器、油斷路器等多種高壓開關設備，為設備檢修、狀態評估和故障診斷提供可靠依據。

隨著電網設備向狀態檢修方向發展，高壓斷路器機械特性測試的重要性越來越突出。許多機械故障在早期并不會表現為停電事故，但會首先反映在行程、超行程和開距等參數變化上。

因此，定期開展高壓開關機械特性測試，及時掌握斷路器運行狀態，是保障電網安全穩定運行的重要措施。

總的來說，斷路器行程反映機構運動距離，斷路器開距決定絕緣性能，而斷路器超行程則保證觸頭接觸壓力。正確理解斷路器行程、超行程、開距的概念與測量方法，不僅有助于提高檢修質量，也能有效預防高壓開關故障，提升設備運行可靠性。
