在日常售后工作中，武漢市龍電電氣設備有限公司的技術人員經常遇到這樣一個問題：使用高壓開關特性測試儀測量斷路器的行程、速度時，測出來的數據與出廠報告不一致。究竟是什么原因導致了這種偏差？今天，我們就來深入探討這個問題，幫助大家少走彎路。

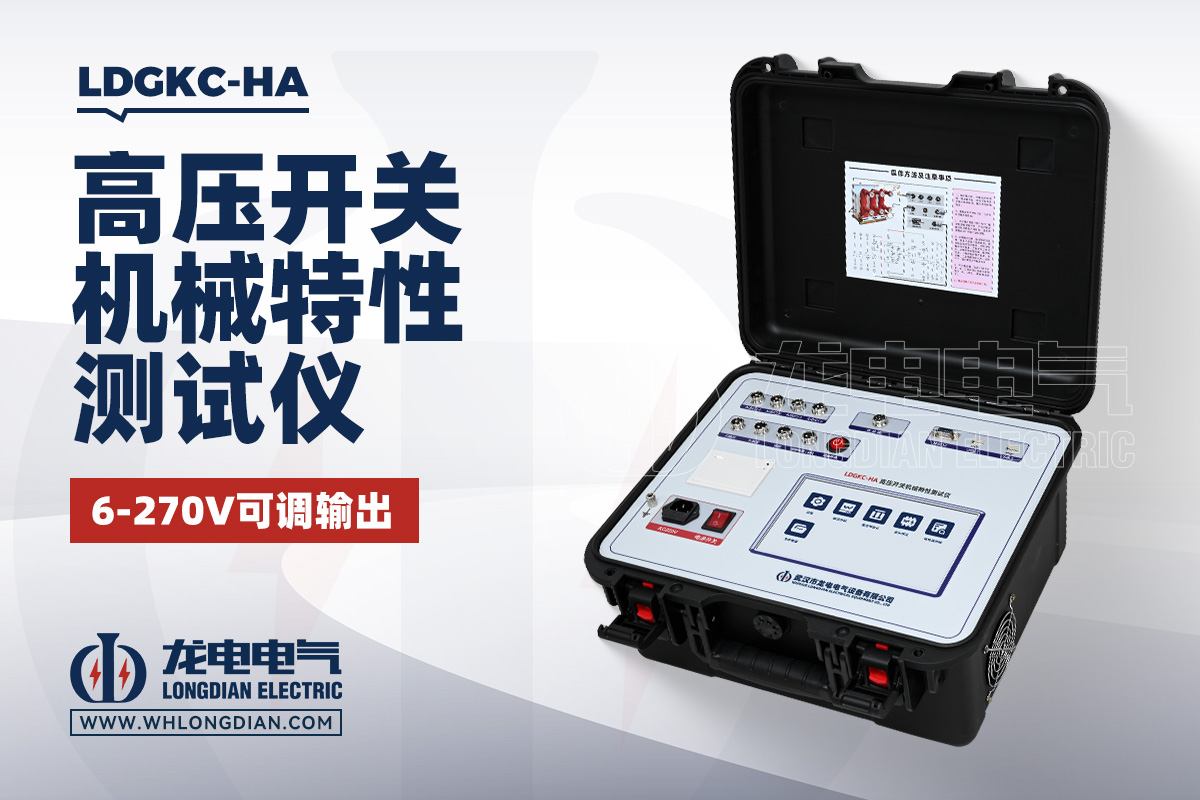

首先，我們要保證儀器本身的準確性。武漢市龍電電氣設備有限公司生產的LDGKC 高壓開關機械特性測試儀，已經通過電科院、省計量部門、武高所等第三方計量機構的嚴格檢驗，時間、行程、速度等關鍵指標的測試均符合國家標準。目前，我們的儀器已在平高、西高、泰開、電力部門等數千家企業投入使用。近20年的售后經驗告訴我們，行程和速度的準確與否，與傳感器的固定方式密切相關，尤其是斷路器生產廠家對精度的要求更為嚴苛。

在實際測試中，儀器測量和人工測量之間即使只相差0.5毫米，也值得我們深究。如果傳感器固定得當，儀器的測量精度肯定優于人工測量；反之，如果固定不牢，誤差甚至會比人工測量還要大。那么，究竟誰更準確？又該如何分析和判斷呢？今天我們就圍繞這個話題展開討論。

武漢市龍電電氣設備有限公司生產的高壓開關特性測試儀，顯示的曲線都是真實的。從曲線上可以清楚地看到傳感器從什么時候開始動作，剛合點在哪里，這段行程用了多長時間，行程是多少。這些數據都可以通過人工進行二次計算驗證。而市面上某些高壓開關特性測試儀，號稱可以顯示曲線，實際上是固定曲線，說白了就是“假曲線”。這種假曲線無法真實反映斷路器的運動狀態，更無法發現機構是否存在卡澀現象。

為了讓大家更直觀地理解，我們今天用一臺10KV充氣柜真空斷路器作為被試品，現場模擬售后中常見的類似問題，教大家如何判斷和解決。

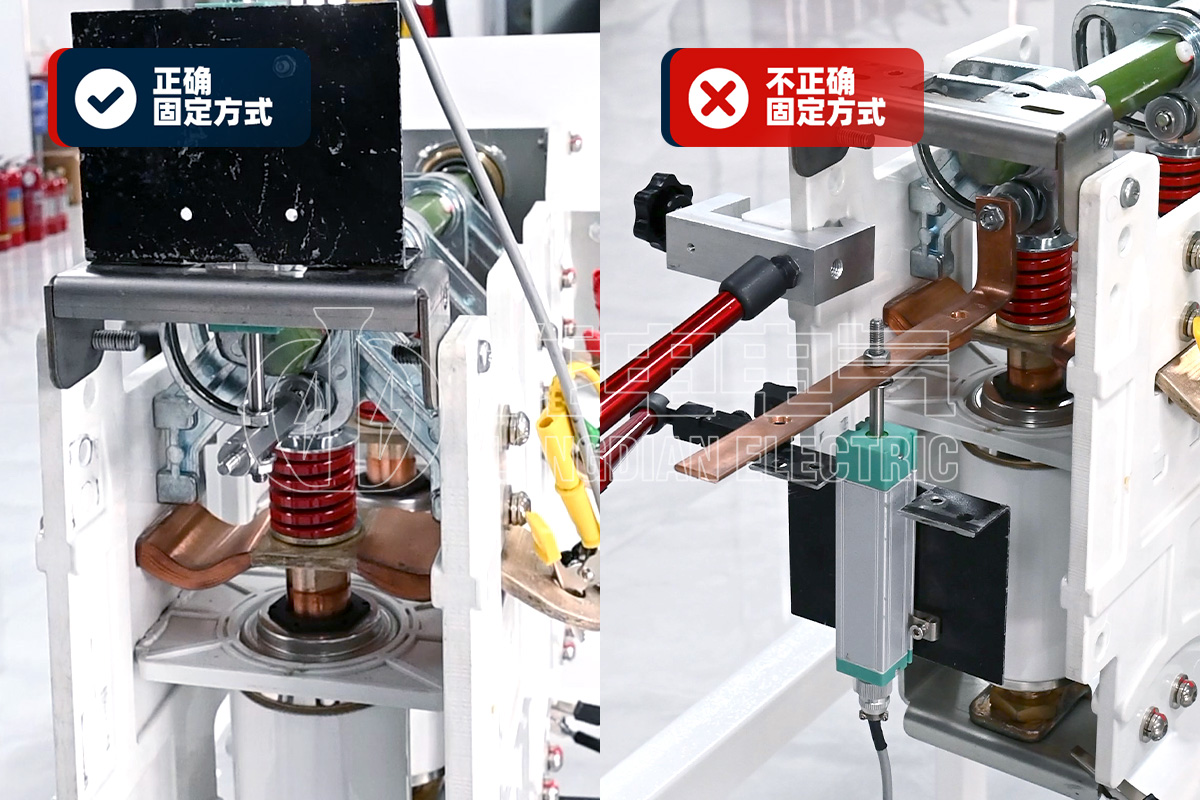

首先展示的是正確的傳感器安裝方式。傳感器的延長桿越短越好，固定時應盡量靠近動觸頭，安裝后不能有任何松動。我們進入測試，先進行參數設置：開關類型選擇“真空”，傳感器選擇“直線傳感器”，電壓設置為48V，速度定義選擇“合前10ms和分后10ms”。設置完成后進入特性測試。在分閘狀態下，傳感器讀數為27.2毫米。儲能后合閘，可以看到一條非常漂亮的圓弧形曲線。再測試分閘，分閘曲線同樣完整。從傳感器讀數來看，數值沒有變化，說明傳感器固定良好。

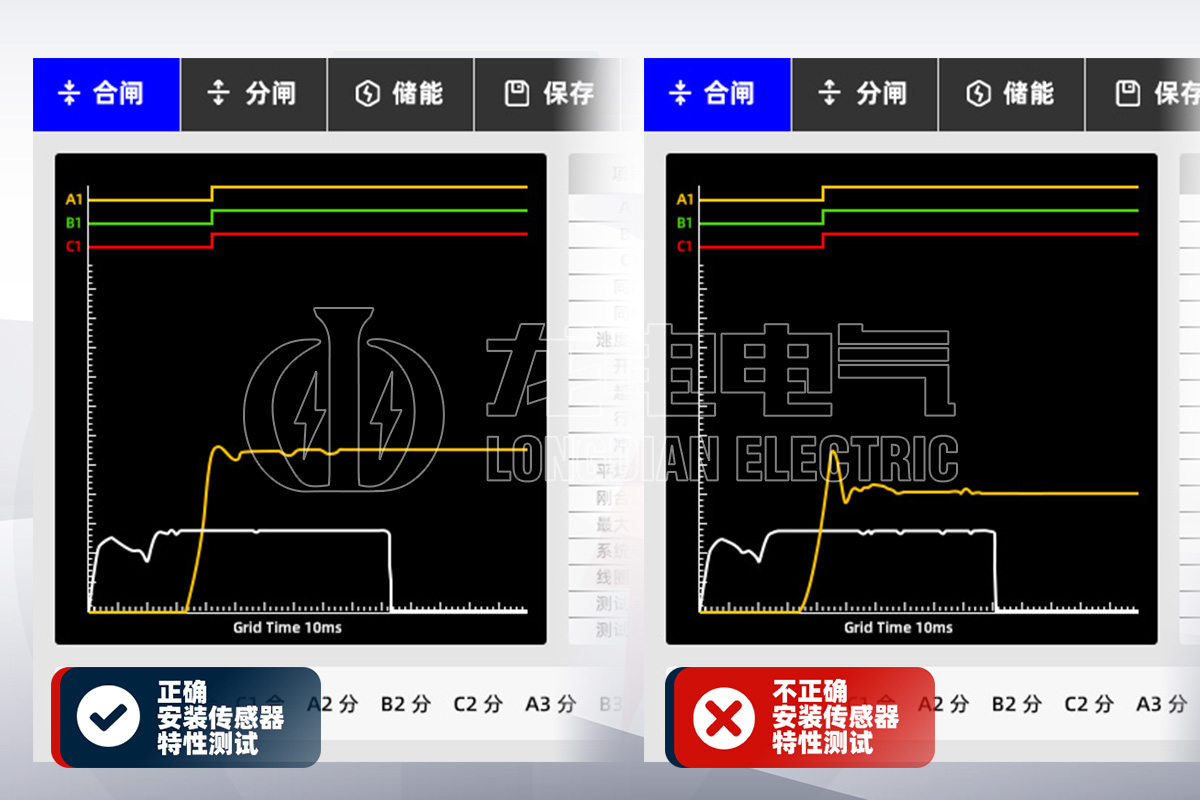

接下來，我們用不正確的方式進行測量，看看會出現什么現象。第一種錯誤方式是使用長條形支架，當受到加速度力影響時，支架會像彈簧一樣上下起伏，導致數據不準確。第二種錯誤方式是使用短條支架，但由于圈口間隙很大，合閘和分閘時會產生約1毫米的變化，數據同樣不準確。我們進入特性測試界面，先儲能，再合閘，可以看到合閘曲線出現尖峰突出、波形異常，行程、開距、超程全部錯誤。再進行分閘測試，分閘曲線同樣異常，所有時間點都無法吻合。通過傳感器讀數計算，數據同樣對不上。這些都是傳感器沒有安裝好或安裝錯誤導致的典型現象。

通過正確與不正確安裝方式的對比，我們總結了以下幾點經驗：

第一，儀器上的傳感器讀數在分閘和合閘狀態之間動作幾次后，如果讀數保持在0.2毫米左右的變化范圍內，說明傳感器固定方式是牢靠的。如果變化較大，就需要重新固定傳感器。

第二，傳感器固定良好的情況下，運動曲線應當是圓滑的，不會出現波浪起伏或不規則圖形。

第三，有些運動曲線雖然看起來很圓滑，但剛合點與運動曲線的剛合點不垂直，導致測出來的行程不對，開距、超程也不對。這同樣是傳感器固定方式不當造成的。

武漢市龍電電氣設備有限公司一直致力于為客戶提供專業、可靠的高壓開關機械特性測試儀。我們不僅注重產品本身的精度和穩定性，更注重售后服務和實際應用中的問題解決。未來，我們還將繼續用VS1型真空斷路器作為被試品，進行時間、行程、速度的詳細分析，教大家如何一步步排查和解決問題。
