互感器作為電力系統中實現電流、電壓變換與隔離的重要設備，其運行可靠性直接關系到繼電保護、計量裝置以及系統安全穩定。二次繞組電阻測量是互感器出廠試驗、交接試驗與預防性試驗中的必測項目之一。武漢市龍電電氣設備有限公司長期專注電力測試設備研發，生產的互感器綜合測試儀廣泛應用于電力系統現場試驗。本文將從二次繞組電阻測量的目的及測試方法進行全面解析，幫助用戶理解項目的重要性與操作要點。

一、進行二次繞組電阻測量的目的

1. 檢查繞組是否存在匝間短路或接觸不良
   繞組電阻異常升高可能是接線端子接觸電阻增大或繞組局部燒傷；電阻偏低則可能存在匝間短路，兩者都會影響互感器準確度與保護定值的可靠性。

2. 驗證導線截面積和匝數是否符合設計要求
   繞組電阻可反映導線材質、截面積、繞制工藝是否符合標準，是制造質量的重要指標之一。

3. 判斷互感器二次回路是否存在隱患
   通過對比歷年試驗記錄，可發現回路是否因受潮、腐蝕、松動等造成電阻變化，用于提前預判事故風險。

4. 為誤差校驗提供基礎數據
   繞組電阻是互感器等值電路的重要組成部分，影響勵磁電流、負載能力與變比誤差，通過測量可為后續誤差測試提供基礎參數。

二、二次繞組電阻常見標準與判據
一般情況下：

• 電阻值應與廠家提供的數據一致；

• 多次測量的電阻差異不應超過 ±2%；

• 相同型號三相互感器的電阻差一般不超過 2%～5%。

若偏差較大，則需進一步檢查端子接觸、二次引線、繞組匝數等是否異常。

三、二次繞組電阻的測試方法

1. 斷開二次回路，確保安全隔離
   測試前必須確保二次側無負荷、電壓為零，切斷保護和計量設備連接，以免造成誤動或誤差。

2. 選擇合適的測試設備

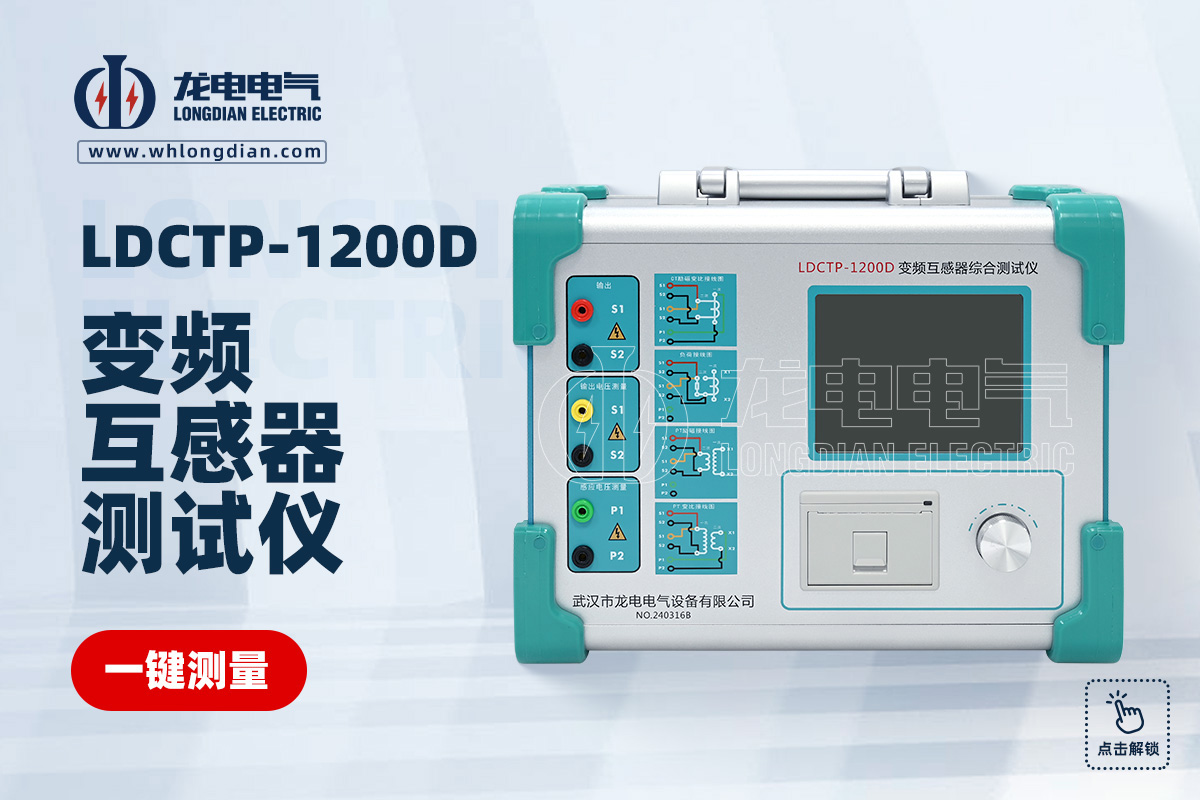

   使用專業的互感器綜合測試儀（如武漢市龍電電氣設備有限公司生產的互感器綜合測試儀），其具備小電流精密測量能力，可自動消除接觸電阻影響，保證測試準確性。

3. 采用四端子 Kelvin 接線法
   使用電流線和電壓線分開接入，可有效消除引線電阻和接觸電阻影響，是測量小電阻的標準方法。

4. 進行穩定測量并記錄數據
   上電后等待測量數據穩定，再記錄最終讀數，避免因溫度漂移或接觸松動導致誤差。

5. 將結果與歷史值或廠家值進行比對
   比對可及時發現異常變化，作為檢修或更換的重要依據。

四、常見影響因素及處理措施

• 溫度因素：銅導線電阻隨溫度變化，應折算到 20℃進行比對。

• 接線接觸不良：需清潔端子或重新壓緊測試線。

• 引線過長：應使用四線法或縮短引線距離。

• 潮濕或腐蝕：加強二次盒密封與環境治理。

五、測量在實際運維中的意義
二次繞組電阻測量雖為基礎項目，卻直接關系繼電保護動作正確性、計量準確性以及互感器長期安全運行。通過定期測試，可有效避免因繞組故障導致的保護拒動、誤動等重大事故。
