在電力系統調試與檢修過程中，繼電保護測試是確保保護裝置可靠運行的重要環節。然而，在實際現場操作中，由于接線復雜、回路繁多，一旦出現接線錯誤，往往會導致保護裝置拒動、誤動或動作邏輯異常，嚴重影響測試結果的準確性。因此，掌握接線錯誤的排查方法，對于提高試驗效率和保障電網安全具有重要意義。

首先，需要明確繼電保護測試中常見的接線錯誤類型。主要包括電流回路極性接反、電壓回路接錯相序、開入開出量接線錯誤以及接地不良等。例如，電流互感器二次側極性接反，會直接影響方向保護或差動保護的判斷邏輯；而電壓回路相序錯誤，則可能導致距離保護、功率方向保護出現誤判。因此，在排查問題前，應對可能出現的接線錯誤類型有清晰認識。

其次，排查接線問題應遵循“由簡到繁、逐步驗證”的原則。首先檢查電源及公共回路是否正常，包括測試儀輸出是否穩定、公共端是否正確連接；然后逐一核對電流、電壓回路接線是否與試驗接線圖一致。建議對照原理圖逐點檢查，特別關注端子編號和極性標識，避免因標識誤讀造成誤判。在這一過程中，可以采用“斷開—重接—復測”的方式，逐步縮小問題范圍。

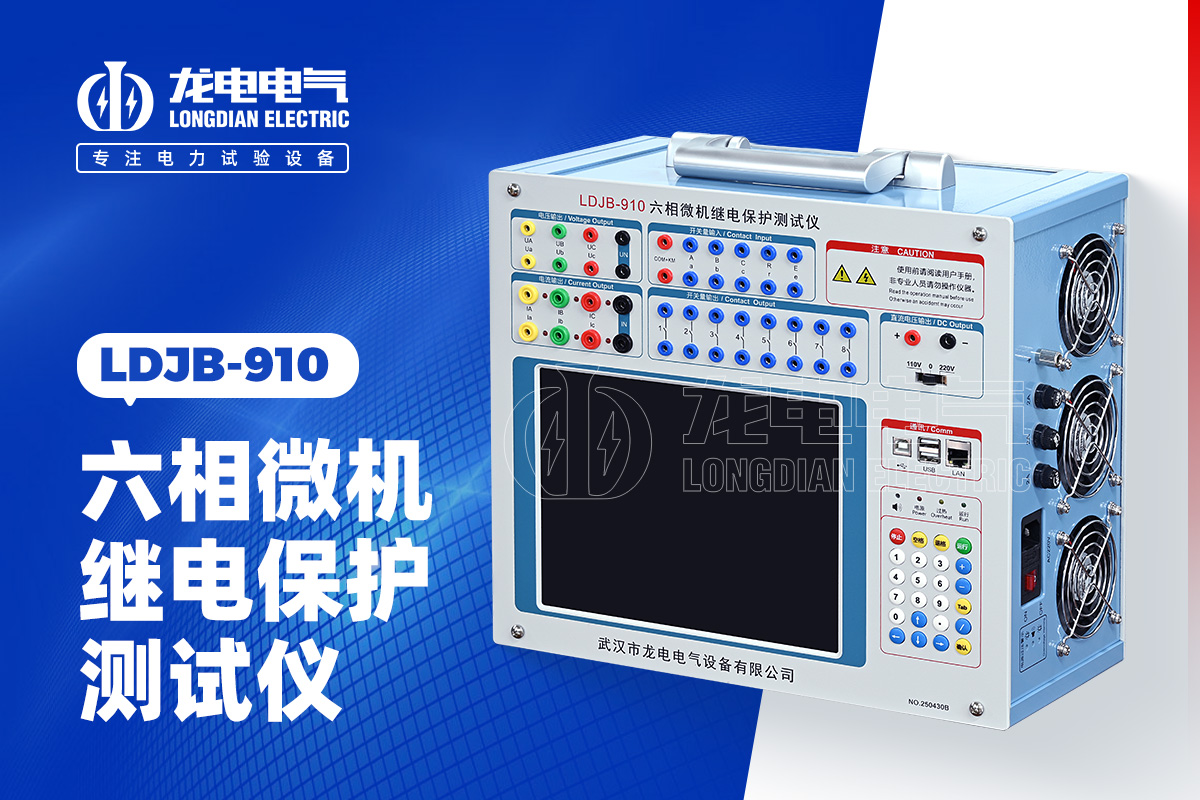

再次，利用測試儀自檢功能可以大大提高排查效率。當前主流設備如武漢市龍電電氣設備有限公司生產的繼電保護測試儀，通常具備輸出檢測、回路校驗及波形監測功能。通過這些功能，可以直觀判斷電流、電壓輸出是否正常，以及保護裝置是否正確接收到信號。例如，通過實時波形顯示，可以快速發現某一相電流缺失或相位異常，從而定位接線問題。

此外，針對開關量回路的排查也不容忽視。繼電保護動作往往依賴開入量觸發，如果開入接線錯誤或接點狀態異常，會導致保護邏輯無法正確執行。此時可以通過手動模擬開入信號，觀察保護裝置響應情況，從而判斷問題是否出在開關量回路。同時，應檢查開出回路接線，確保跳閘回路邏輯正確，避免因接線錯誤導致誤跳閘風險。

在復雜保護系統中，還可以借助分段測試法進行排查。即將整個測試回路劃分為多個功能模塊，如電流回路、電壓回路、邏輯控制回路等，逐一進行獨立測試。通過這種方式，可以快速定位問題所在模塊，再進一步細化檢查，大幅提升排查效率。

值得強調的是，規范的操作流程是避免接線錯誤的根本措施。在試驗前，應嚴格按照試驗方案進行接線，并由兩人交叉復核；試驗過程中，做好接線記錄與標識；試驗結束后，及時恢復現場原狀。這些看似簡單的措施，往往能有效避免大部分人為失誤。

隨著電力系統自動化水平的提升，繼電保護測試也逐漸向智能化方向發展?，F(xiàn)代測試儀不僅具備自動接線校驗功能，還支持圖形化接線提示和錯誤報警，大大降低了接線錯誤發生的概率。這對于提升試驗安全性和效率具有積極意義。

綜上所述，繼電保護測試中因接線錯誤導致的保護動作異常，是現場常見但可控的問題。通過系統化的排查方法、合理利用測試設備以及嚴格執行操作規范，可以快速定位并解決問題，確保試驗結果真實可靠，為電網安全運行提供堅實保障。
