在電力系統運行過程中，變壓器作為核心輸配電設備，其運行狀態直接影響整個電網的安全與穩定。而短路沖擊、電動力作用以及運輸振動等因素，往往會導致變壓器繞組發生位移、變形甚至損傷。為了及時發現這些潛在問題，變壓器短路阻抗測試成為電力預防性試驗中的重要項目，而變壓器短路阻抗測試儀則是完成該項檢測的重要設備。

所謂變壓器短路阻抗，是指在一側繞組短接條件下，另一側施加額定頻率電壓，使繞組流過額定電流時所對應的阻抗值。短路阻抗能夠反映變壓器繞組結構與漏磁場分布情況，因此一旦繞組發生機械變形，其阻抗參數通常會出現明顯變化。通過對短路阻抗數據進行測量與分析，可以有效判斷變壓器內部繞組是否存在位移、松動或變形問題。

變壓器短路阻抗測試儀的工作原理，主要是通過向變壓器施加穩定交流測試電源，并同步采集電壓、電流及相位數據，經過數字運算后得到阻抗、電抗以及阻抗百分比等參數。測試過程中，設備會自動計算測量結果，并與歷史數據或出廠數據進行對比，從而分析變壓器運行狀態是否正常。

在實際試驗中，短路阻抗測試通常采用低電壓、大電流方式進行。由于測試電壓較低，因此不會對變壓器絕緣造成損傷。同時，測試結果對繞組結構變化非常敏感，因此能夠有效發現早期機械故障。特別是在變壓器經歷外部短路故障后，短路阻抗測試已成為判斷設備是否繼續運行的重要依據。

變壓器短路阻抗測試儀的核心用途之一，就是檢測繞組變形。變壓器在遭受短路電流沖擊時，會受到巨大的電動力作用，嚴重時可能導致繞組軸向位移或徑向變形。這類問題如果無法及時發現，后續運行中可能進一步惡化，最終引發絕緣擊穿甚至設備燒毀。通過定期開展短路阻抗測試，可以提前識別風險隱患，提高設備運行可靠性。

此外，短路阻抗測試還廣泛應用于變壓器出廠試驗、交接試驗以及大修驗收中。對于生產廠家而言，短路阻抗參數能夠反映產品設計與制造工藝是否符合標準要求；對于電力運維單位而言，則能夠通過歷次數據變化趨勢分析設備健康狀態。

隨著智能化測試技術的發展，現代變壓器短路阻抗測試儀已經具備自動測試、自動換算、自動生成報告等功能。設備通常采用高精度數字采樣技術，能夠有效提高測試穩定性與抗干擾能力。同時，部分設備還支持三相自動測試、數據存儲、USB 導出以及后臺管理系統對接，大幅提升現場試驗效率。

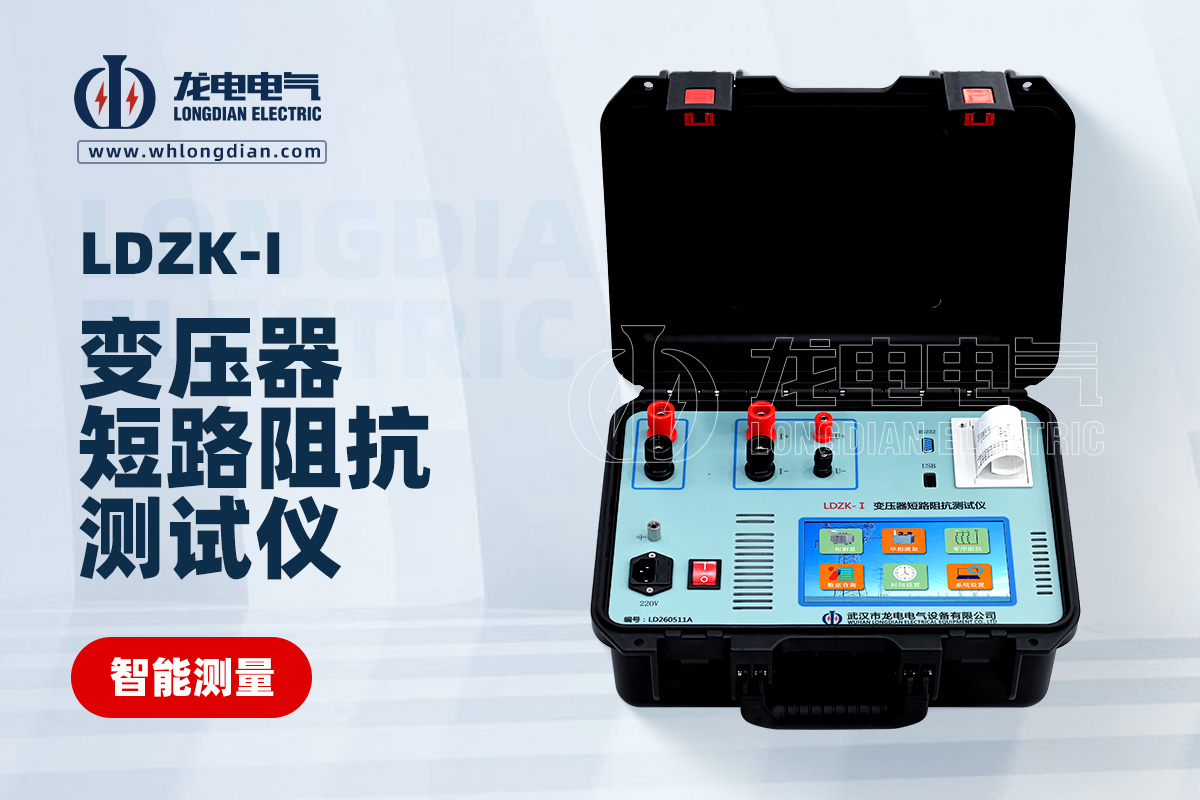

武漢市龍電電氣設備有限公司生產的變壓器短路阻抗測試儀，采用高性能數字信號處理技術，具備測量精度高、測試速度快、抗干擾能力強等特點，可廣泛應用于電力系統、變壓器制造廠、電力檢修單位及第三方檢測機構。設備支持阻抗、電抗、功率及波形分析等多項測試功能，能夠滿足不同容量變壓器的現場檢測需求。

總體來看，變壓器短路阻抗測試不僅是評估變壓器機械穩定性的重要手段，更是保障電網安全運行的重要技術措施。隨著電力設備狀態檢修理念不斷深化，短路阻抗測試儀將在變壓器故障預警與狀態評估中發揮越來越重要的作用。對于電力企業而言，選擇性能穩定、測試精度高的變壓器短路阻抗測試儀，將有助于提升設備運維質量與運行安全水平。
