在電力系統中，互感器作為電流、電壓測量與保護的重要設備，其運行精度直接影響計量準確性和繼電保護可靠性。因此，在互感器出廠檢驗、現場交接試驗及周期性維護中，誤差測試是不可缺少的重要項目。而“互感器誤差曲線圖”則是判斷互感器性能是否合格的重要依據。很多用戶在使用互感器測試儀時，往往不知道如何正確分析誤差曲線，導致測試結果無法有效應用。本文將結合實際檢測經驗，詳細介紹互感器誤差曲線圖的判斷方法。

互感器誤差曲線圖主要用于反映互感器在不同負載和不同電流條件下的誤差變化情況。通常測試內容包括比差、角差以及勵磁特性等參數。通過曲線變化趨勢，可以直觀判斷互感器是否存在飽和、線性失真、繞組異?；蜩F芯性能下降等問題。

對于電流互感器（CT）而言，誤差曲線一般隨著一次電流變化而變化。在額定工作范圍內，如果曲線變化平穩、誤差值始終處于國家標準允許范圍內，則說明互感器運行狀態正常。若出現誤差突然增大、曲線拐點異常或高電流段偏差明顯，則可能意味著鐵芯進入飽和區，或者二次回路存在接觸不良、匝間短路等問題。

在實際判斷過程中，比差曲線是最常見的分析項目。比差反映的是實際變比與額定變比之間的偏差。當測試曲線整體偏上或偏下時，說明互感器變比存在系統性誤差。如果誤差隨著電流增大而迅速擴大，則通常與磁路飽和有關。特別是在保護級CT檢測中，高倍數電流下的誤差變化更值得重點關注，因為這直接影響繼電保護動作準確性。

角差曲線則用于分析一次電流與二次電流之間的相位偏差。正常情況下，角差變化應較為平滑。如果曲線波動較大或出現不規則變化，則可能說明互感器鐵芯磁導率不穩定，或者繞組內部存在局部故障。在高精度計量場景中，角差異常會直接影響電能計量準確度，因此需要特別重視。

此外，勵磁特性曲線也是互感器性能分析的重要依據。勵磁曲線通常表現為“先線性、后陡升”的趨勢。當電壓升高到某一點后，電流快速增加，這個轉折點即為拐點電壓。拐點電壓越高，說明互感器抗飽和能力越強。如果測試中發現拐點明顯降低，則可能表示鐵芯老化、絕緣受潮或磁性能下降。

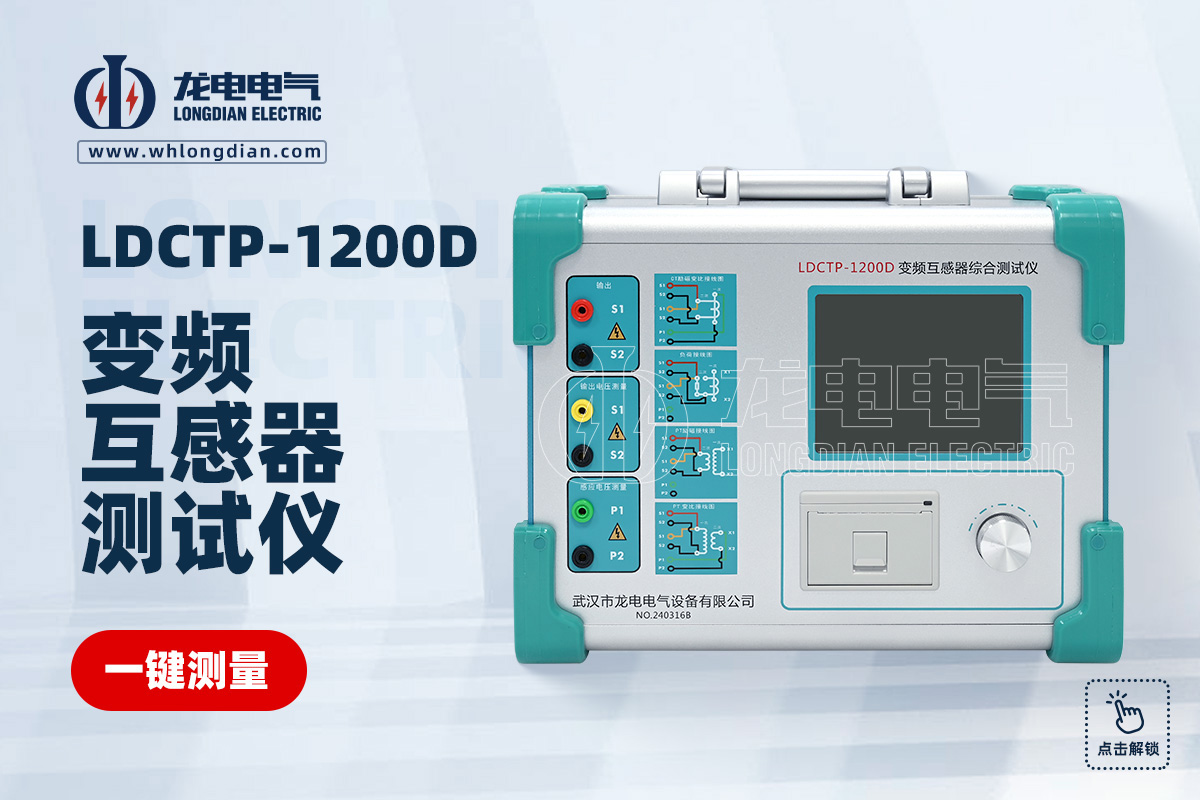

目前，越來越多的電力檢測單位開始采用智能化互感器測試儀進行自動分析。武漢市龍電電氣設備有限公司生產的互感器測試儀，具備自動繪制誤差曲線、自動計算比差角差、自動生成測試報告等功能，可快速完成CT/PT伏安特性、變比、極性、勵磁及誤差測試，大幅提升現場試驗效率與數據準確性。設備采用高清觸摸屏操作，支持數據存儲與導出，廣泛應用于變電站、電力檢修、設備制造及第三方檢測機構。

在實際使用過程中，用戶除了關注曲線是否超標外，還應重點分析曲線變化趨勢。因為很多早期故障并不會立即超出標準范圍，但其曲線已經出現異常波動。如果能夠提前發現這些趨勢變化，就能有效避免互感器故障擴大，提高電力系統運行安全性。

總體來看，互感器誤差曲線圖不僅是判斷設備是否合格的重要依據，更是分析設備運行狀態的重要工具。掌握誤差曲線的判斷方法，對于提高試驗質量、保障電力系統安全運行具有重要意義。選擇性能穩定、測試精度高的互感器測試儀，也能夠幫助用戶更高效地完成檢測工作。武漢市龍電電氣設備有限公司長期專注于電力測試設備研發生產，提供多種型號互感器測試儀及完善的技術支持服務，可滿足不同現場試驗需求。
