在電力設備預防性試驗、交接試驗以及運行維護過程中，工頻耐壓試驗是檢驗設備絕緣性能的重要項目。工頻耐壓試驗能夠有效發現設備絕緣中的局部缺陷、受潮老化以及制造安裝問題，因此被廣泛應用于變壓器、電纜、開關柜、互感器、電機等高壓設備的檢測中。

但在實際試驗過程中，很多用戶最關心的問題就是：工頻耐壓電壓到底應該如何選擇？電壓過低可能無法有效暴露絕緣缺陷，電壓過高又可能損傷設備絕緣。本文將詳細解析工頻耐壓電壓選擇標準及注意事項，幫助用戶科學開展耐壓試驗。

什么是工頻耐壓試驗？

工頻耐壓試驗是指采用與電網頻率相同的交流高壓（通常為50Hz）對電力設備施加規定時間的高電壓，以檢驗設備絕緣耐受能力的一種試驗方式。

其核心目的主要包括：

1. 檢驗設備主絕緣是否存在缺陷；

2. 判斷設備是否滿足運行要求；

3. 驗證設備制造、安裝和檢修質量；

4. 提前發現潛在絕緣故障風險。

目前，工頻耐壓試驗廣泛應用于：

• 電力變壓器

• 高壓開關柜

• 電纜線路

• 電動機

• GIS設備

• 電容器

• 互感器等高壓設備。

工頻耐壓電壓選擇依據

工頻耐壓試驗電壓并不是隨意設定，而是需要依據國家標準、設備額定電壓以及設備類型綜合確定。

通常主要依據以下標準：

• DL/T 596《電力設備預防性試驗規程》

• GB 50150《電氣裝置安裝工程電氣設備交接試驗標準》

• IEC相關國際標準

不同設備的耐壓值要求存在明顯差異。

例如，10kV電纜的交流耐壓試驗電壓一般高于設備額定運行電壓數倍；而變壓器則需要根據絕緣等級、容量和出廠標準進行設定。

常見設備工頻耐壓電壓參考

在實際工作中，常見設備工頻耐壓參考如下：

高壓開關柜

10kV開關柜常見工頻耐壓試驗電壓通常為42kV，持續1分鐘。

電力電纜

對于6~10kV交聯聚乙烯電纜，交接試驗交流耐壓一般可達到額定電壓的數倍。

電力變壓器

變壓器工頻耐壓值需根據絕緣等級確定，例如35kV變壓器耐壓試驗電壓通常在72kV左右。

電動機

高壓電機工頻耐壓一般按照：

額定電壓×2 + 1000V

進行選擇。

U=2U_n+1000V

不同廠家和行業標準會有一定差異，因此實際試驗時應優先參考設備銘牌及試驗規程。

工頻耐壓試驗中需要注意的問題

1. 試驗電壓不能盲目提高

很多用戶認為電壓越高越容易發現缺陷，但實際上過高電壓可能直接擊穿絕緣，尤其是老舊設備更容易受損。

因此必須嚴格按照標準規定值執行。

2. 升壓速度要均勻

試驗過程中應緩慢均勻升壓，避免沖擊電壓對設備絕緣造成影響。

3. 注意環境條件

空氣濕度、溫度以及設備表面污染都會影響耐壓結果。潮濕環境下容易產生閃絡，影響試驗準確性。

4. 試驗前必須做好絕緣檢查

工頻耐壓前通常需要先進行絕緣電阻測試、泄漏電流測試等項目，確認設備基本狀態良好后再進行耐壓試驗。

如何選擇合適的工頻耐壓試驗設備？

工頻耐壓試驗設備的輸出容量、輸出電壓以及控制精度都會直接影響試驗效果。

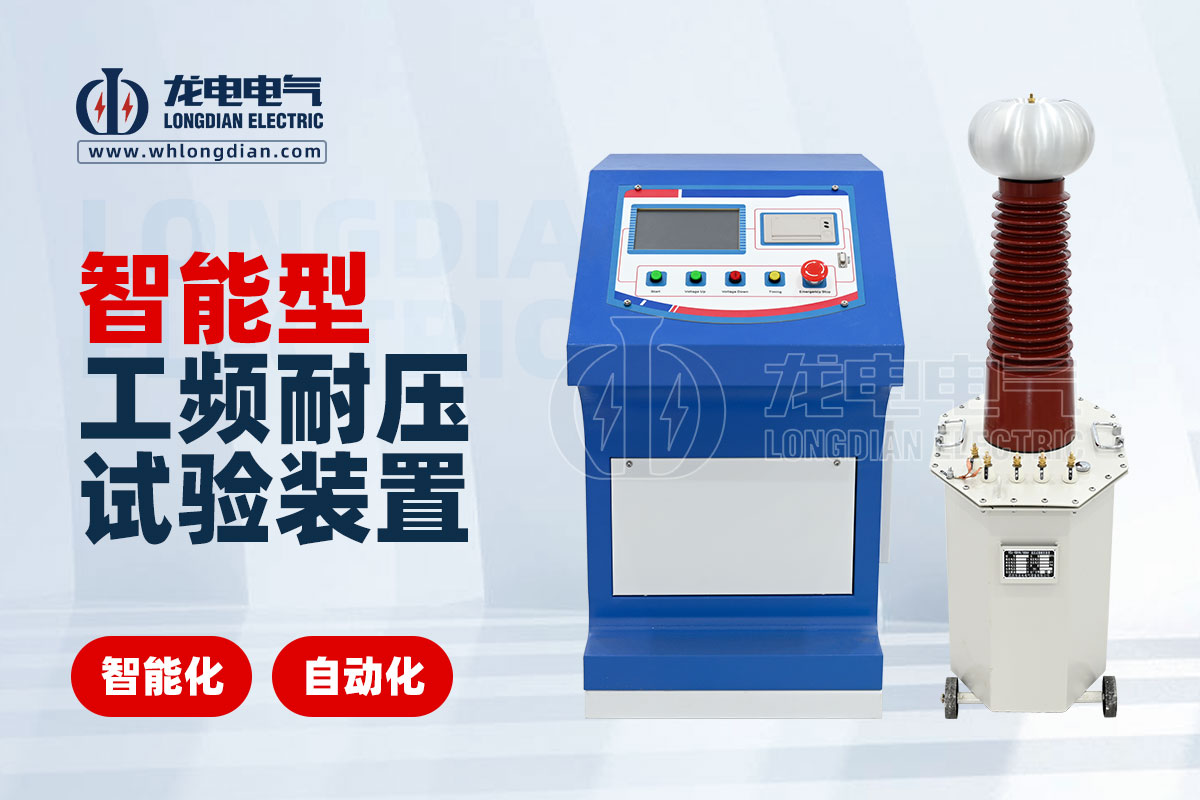

目前，武漢市龍電電氣設備有限公司生產的工頻耐壓試驗設備廣泛應用于電力、鐵路、工礦企業以及電力檢修單位。設備具備輸出穩定、保護完善、操作方便等特點，可滿足變壓器、電纜、開關柜等多種設備的交流耐壓試驗需求。

尤其是在高壓試驗現場，設備的過流保護、零位啟動、自動計時以及聲光報警功能，對于提升試驗安全性和工作效率具有重要作用。

工頻耐壓試驗的發展趨勢

隨著電力系統智能化發展，現代工頻耐壓試驗設備正在向數字化、自動化方向升級。

新型設備已經逐漸具備：

• 觸摸屏控制

• 數據自動存儲

• 無線打印

• 遠程數據上傳

• 智能保護診斷

等功能，大幅提升了現場試驗效率。

未來，工頻耐壓試驗不僅僅是簡單的高壓輸出，更將成為智能狀態檢測的重要組成部分。

工頻耐壓電壓的選擇直接關系到試驗結果的準確性以及設備運行安全。合理選擇試驗電壓，嚴格執行國家標準，搭配性能穩定的工頻耐壓試驗設備，才能真正實現對高壓設備絕緣狀態的有效檢測。

對于電力檢修單位而言，選擇專業可靠的試驗設備同樣十分關鍵。武漢市龍電電氣設備有限公司生產的工頻耐壓試驗設備，可為各類高壓設備提供穩定、安全、高效的耐壓試驗解決方案，助力電力系統安全穩定運行。
