在高壓斷路器機械特性試驗中，行程測量是判斷斷路器動作性能是否正常的重要項目。通過測量觸頭運動行程、速度及動作時間，可以有效分析機構是否存在卡澀、磨損、不同期等問題。而直線位移傳感器，則是高壓開關動特性測試儀中實現行程測量的核心部件之一。如果傳感器安裝不正確，不僅會導致測試數據偏差，還可能影響速度曲線和機械特性分析結果。因此，正確安裝直線位移傳感器，對于提高斷路器測試準確性具有重要意義。

所謂直線位移傳感器，主要用于實時檢測斷路器動觸頭在分合閘過程中的位移變化，并將機械運動轉換為電信號傳輸給測試儀。高壓開關動特性測試儀再根據位移與時間關系，自動計算分合閘速度、超程、開距以及動作時間等參數。

在實際安裝過程中，首先需要確認傳感器量程是否滿足斷路器行程要求。不同型號斷路器，其觸頭開距和運動行程差異較大。如果傳感器量程選擇過小，可能導致測試過程中超限；而量程過大，則會影響測量分辨率。因此，在安裝前應先查閱斷路器技術參數，合理選擇位移傳感器規格。

第二個關鍵點，是傳感器安裝方向必須與斷路器運動方向保持一致。直線位移傳感器主要測量軸向運動，如果安裝出現偏角，就容易產生橫向受力，導致測試數據失真，嚴重時還可能損壞傳感器。尤其在高速分合閘過程中，機械沖擊較大，更需要確保安裝同軸度。

在斷路器現場試驗中，很多測試誤差都來源于固定方式不牢固。如果傳感器支架存在松動，在動作瞬間就會產生振動，從而影響位移曲線穩定性。因此，安裝時必須確保固定支架牢靠，同時避免測試過程中受到外部干擾。

此外，傳感器與斷路器運動部件之間的連接方式也非常重要。通常需要采用柔性連接或萬向接頭，以減少機械偏差對測試結果的影響。如果采用剛性連接，在機構動作過程中容易因偏移導致卡滯，從而影響真實行程測量。

在測量斷路器行程時，還需要注意傳感器初始位置設置。測試前，通常需要將傳感器調整至適當零位，確保在分合閘全過程中，位移變化都處于有效測量范圍內。如果初始位置設置不合理，可能導致行程數據不完整。

對于不同類型斷路器，位移傳感器安裝位置也有所不同。例如真空斷路器通常安裝在絕緣拉桿附近，而SF6斷路器則多安裝于操作機構連桿部位。部分GIS設備由于結構緊湊，還需要采用專用支架和短行程傳感器進行測試。

除了安裝位置外，環境因素同樣會影響測試結果。高壓試驗現場通常存在較強電磁干擾，如果傳感器信號線布線不規范，就可能導致數據波動。因此，在現場測試時，應盡量避免信號線與高壓導線平行布置，同時做好接地與屏蔽措施。

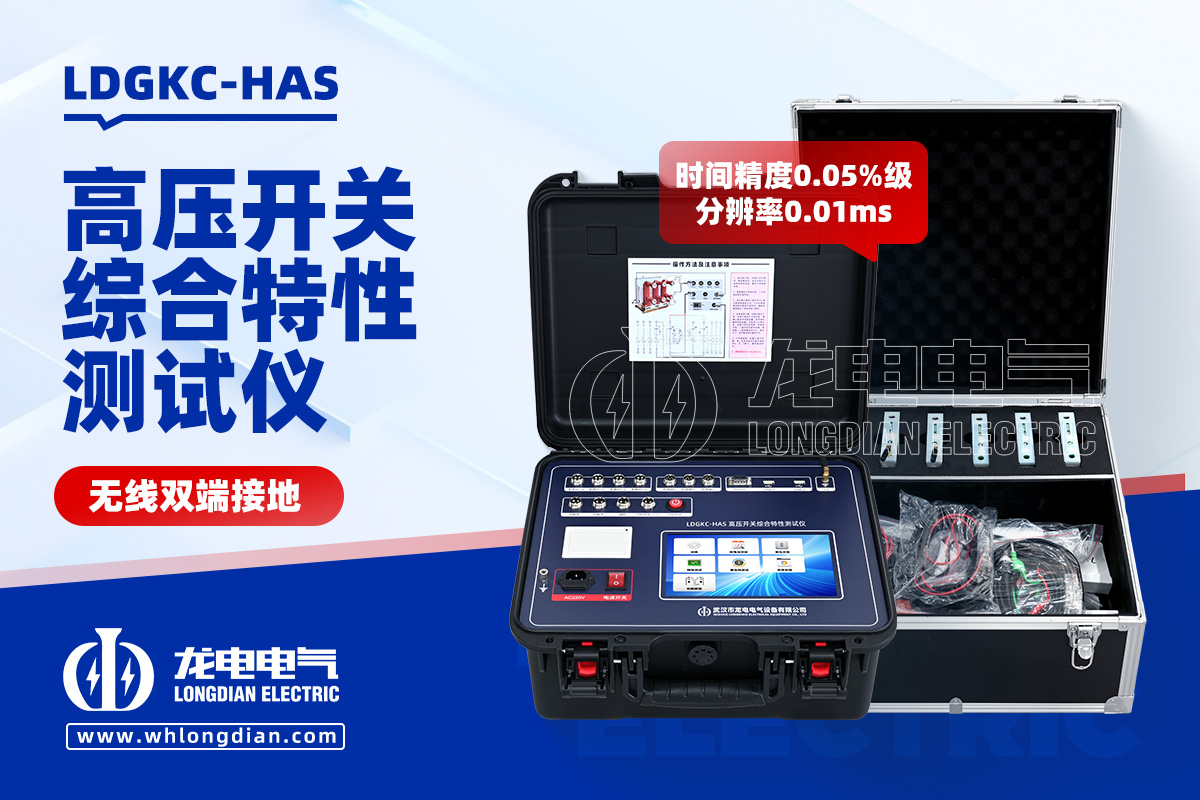

武漢市龍電電氣設備有限公司生產的高壓開關動特性測試儀，采用高精度位移采樣技術和智能波形分析系統，配套多種傳感器，實現斷路器分合閘時間、速度、行程及同期性等參數精準測量。設備具有抗干擾能力強、波形顯示清晰、數據分析智能化等特點，廣泛應用于變電站、電廠及高壓開關制造企業。

隨著智能電網建設不斷推進，斷路器狀態檢修要求也越來越高。現代高壓開關動特性測試儀不僅能夠?qū)崟r(shí)顯示運動曲線，還能自動分析機械特征參數，幫助運維人員快速判斷機構狀態，提高檢修效率。

總體來看，直線位移傳感器安裝質量直接決定斷路器行程測試精度。只有正確選擇量程、規范安裝方向、保證固定牢固并優化信號連接，才能獲得真實可靠的機械特性數據，為高壓斷路器安全運行提供有效保障。
