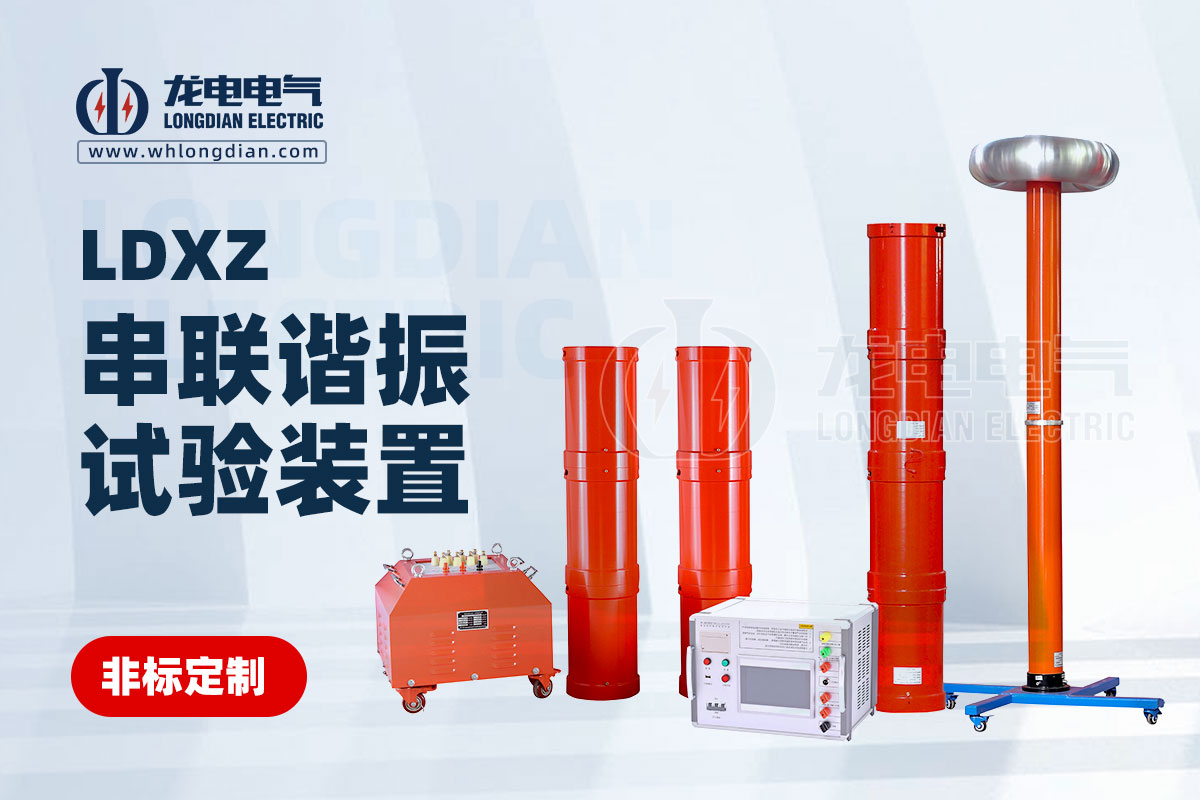

在高壓電氣設備交接試驗與預防性試驗中，串聯諧振試驗裝置因其輸出波形好、容量大、體積輕、現場適應能力強等特點，被廣泛應用于電纜、GIS、變壓器、開關柜等設備的交流耐壓試驗。很多用戶在實際使用過程中，最容易遇到的問題之一就是：串聯諧振試驗裝置測量電壓應該如何選擇？如果電壓選擇不合理，不僅會影響試驗結果，還可能造成設備誤判甚至損壞。

通常情況下，串聯諧振試驗裝置的試驗電壓需要根據被試設備的電壓等級、試驗標準、絕緣水平以及現場工況綜合確定。根據《GB 50150》《DL/T 849.6》等相關標準要求，不同設備對應不同的交流耐壓試驗電壓。例如10kV電纜交流耐壓試驗常見試驗電壓約為22kV，35kV電纜試驗電壓約為52kV，而110kV電纜交流耐壓試驗則通常達到128kV以上。

對于串聯諧振裝置而言，測量電壓的選擇首先要滿足被試品額定電壓要求。一般情況下，裝置額定輸出電壓應高于試驗電壓，并保留一定裕量。行業中通常按照1.1~1.25倍余量進行配置，以避免現場因電容變化、頻率偏差導致輸出不足。例如某110kV電纜耐壓試驗要求128kV輸出，那么串聯諧振裝置通常會配置135kV或更高等級的輸出能力。

除了額定電壓外，還需要重點關注電容分壓器的測量范圍。電容分壓器作為串聯諧振系統中的核心測量部件，其額定電壓必須高于實際試驗電壓，否則會導致測量誤差增大，甚至引起分壓器絕緣風險。例如270kV串聯諧振系統通常會配置270kV/500pF高壓分壓器，以確保高壓測量穩定可靠。

在現場應用中，不同設備對試驗頻率也會產生影響，從而間接影響測量電壓的穩定性。電力電纜通常采用30~300Hz變頻諧振方式，常取35Hz左右；變壓器多采用45~65Hz；GIS、開關設備一般取45Hz附近。頻率變化會影響諧振點位置，因此測量電壓必須與實際諧振狀態同步監測。

很多用戶在選購設備時只關注“能輸出多少電壓”，卻忽略了“測量精度”。實際上，串聯諧振試驗中測量誤差直接影響耐壓試驗判斷。目前主流高品質串聯諧振試驗裝置測量精度一般可達到1.5級甚至更高，頻率分辨率達到0.1Hz，能夠自動跟蹤諧振點，保證輸出電壓穩定。

對于大型電纜或GIS設備，由于試品電容量較大，還需要結合試驗電流進行計算。行業中通常采用公式：
