在變壓器出廠試驗、交接試驗以及運行維護過程中，短路阻抗是一個非常重要的技術參數。它不僅關系到變壓器的電壓調節能力，還會影響短路電流大小、并聯運行穩定性以及設備運行安全。因此，準確測量變壓器短路阻抗，對于判斷變壓器繞組狀態和運行性能具有重要意義。

目前，變壓器空負載測試儀已經廣泛應用于變壓器空載損耗、負載損耗以及阻抗參數檢測工作中。那么，變壓器空負載測試儀究竟是如何測量短路阻抗的？其工作原理又是什么？

所謂短路阻抗，是指當變壓器一側繞組短接，另一側施加額定頻率交流電壓，使繞組電流達到額定值時，所需施加電壓與額定電壓的百分比。簡單來說，它反映了變壓器內部繞組電阻和漏磁抗綜合特性。

在短路阻抗測試過程中，通常會將變壓器低壓側短接，然后在高壓側施加較低交流電壓。由于低壓側已經短路，因此變壓器鐵芯中的磁通很小，此時空載損耗可以忽略不計，測試重點主要集中在繞組銅損和漏抗參數上。

變壓器空負載測試儀在測試時，會實時采集施加電壓、電流以及功率等參數，并自動計算短路阻抗值。其基本計算關系可表示為：

Z_k%=(U_k/U_n)×100%

其中，U_k為短路試驗電壓，U_n 為額定電壓，最終得到的百分比即為短路阻抗值。

在實際檢測中，短路阻抗的變化往往能夠反映變壓器內部是否存在繞組變形、匝間短路或機械位移等問題。例如，當變壓器經歷短路沖擊后，如果繞組發生變形，其漏磁通分布會發生變化，導致短路阻抗數值偏離出廠數據。因此，短路阻抗測試也是判斷變壓器抗短路能力的重要手段。

現代智能變壓器空負載測試儀通常采用高精度數字采樣技術，能夠自動完成電壓、電流、功率及阻抗參數計算，大大提高測試效率和準確度。相比傳統儀表測量方式，智能設備不僅減少人工計算誤差，還能夠自動生成測試報告，方便數據存檔與分析。

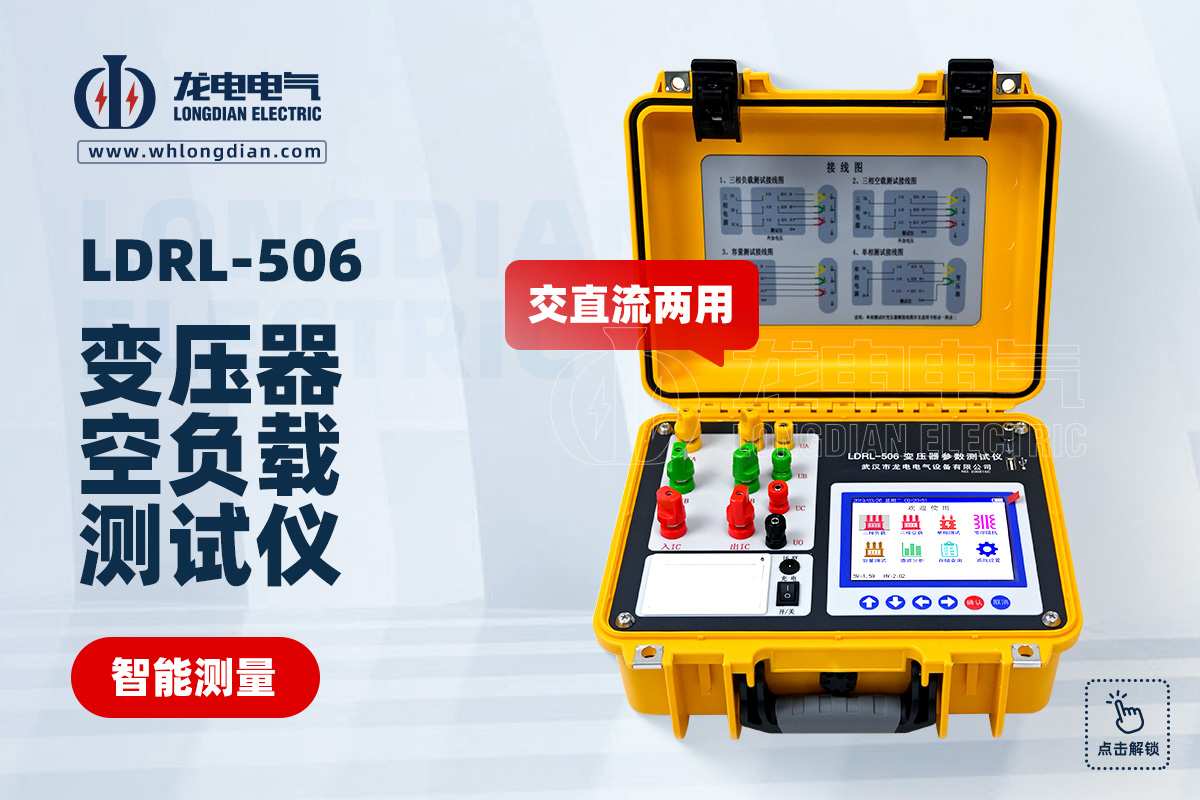

武漢市龍電電氣設備有限公司生產的變壓器空負載測試儀，采用高速數字處理技術和高精度測量模塊，可實現空載損耗、負載損耗、短路阻抗、容量等參數一體化測試。設備具備自動換算、波形分析、數據存儲及打印功能，廣泛應用于變壓器制造企業、電力檢修單位及變電站現場試驗。

在現場測試過程中，接線方式和測試環境也會影響短路阻抗測量結果。例如，測試導線接觸不良、電源波動較大或現場電磁干擾嚴重，都可能導致數據偏差。因此，測試時需要確保接線牢固，并盡量選擇穩定電源環境。

此外，不同容量和不同電壓等級變壓器，其短路阻抗標準也存在差異。一般來說，大容量變壓器短路阻抗相對較高，而小容量變壓器阻抗較低。檢測人員通常會將測試結果與出廠試驗數據進行對比，從而判斷變壓器內部狀態是否正常。

隨著電力設備狀態檢修的發展，短路阻抗測試已經成為變壓器預防性試驗的重要項目之一。通過定期檢測，可以及時發現繞組潛在故障，避免設備帶病運行，提高電力系統運行安全性。

總體來看，變壓器空負載測試儀測量短路阻抗，本質上是通過低壓短路試驗獲取繞組阻抗參數，并結合智能算法完成自動計算。隨著測試技術不斷升級，現代智能化測試設備正在為變壓器檢測提供更加高效、精準和可靠的解決方案。
