在電力系統運行過程中，變壓器作為核心輸變電設備，其運行狀態直接影響電網安全。為了及時發現內部故障，電力運維單位通常會對變壓器進行多項預防性試驗，其中變壓器變比測試和繞組變形測試是非常重要的兩個項目。很多用戶認為，兩項試驗互不相關，一個檢測變比，一個檢測機械變形。實際上，二者之間存在較強關聯性，特別是在變壓器遭受短路沖擊、電動力沖擊或運輸振動后，通過變比變化往往能夠輔助判斷繞組是否存在異常。

所謂變壓器變比測試，主要是檢測高低壓繞組之間的匝數比是否符合銘牌參數。由于變壓器工作原理決定了輸出電壓與繞組匝數成比例關系，因此當繞組匝數發生變化時，變比測試結果也會隨之改變。正常情況下，變壓器變比誤差通常要求控制在較小范圍內，一旦超差，就說明繞組可能存在匝間短路、接線錯誤或繞組異常問題。

而繞組變形測試，則主要用于判斷變壓器內部繞組是否發生機械位移、鼓包、壓縮或扭曲等情況。大型電力變壓器在遭受短路電流沖擊時，會產生巨大的電動力，如果繞組機械強度不足，就可能發生變形。繞組一旦變形，不僅會影響絕緣性能，還可能進一步發展為匝間短路甚至嚴重故障。

很多情況下，繞組變形并不會立刻導致變比明顯變化，因此單純依靠變比測試并不能完全替代繞組變形測試。但是，當繞組變形已經影響到匝間結構或局部繞組匝數時，變比測試結果往往會出現異常。這也是為什么在實際檢修中，很多技術人員會將變比測試作為繞組狀態分析的重要輔助依據。

例如，當變壓器發生出口短路故障后，雖然繞組外觀無法直接觀察，但如果測試發現某相變比偏差明顯增大，同時直流電阻數據異常，就很可能意味著繞組已經發生局部變形或匝間短路。這時，再結合繞組變形頻響測試（SFRA）結果，可以更加準確判斷故障程度。

此外，在變壓器運輸和吊裝過程中，也可能因機械振動導致繞組位移。如果繞組輕微松動，變比測試可能依然正常，但頻響特性會發生變化；而如果位移較嚴重并伴隨匝間壓縮，則變比測試也可能出現偏差。因此，兩項試驗實際上屬于互補關系，而不是相互替代關系。

在變壓器預防性試驗中，變比測試通常屬于基礎項目，具有操作簡單、測試速度快、結果直觀等優點。相比復雜的頻響法繞組變形測試，變比測試更適合日常巡檢和快速判斷。特別是在新變壓器出廠試驗、交接試驗以及大修后試驗中，變比測試能夠快速確認繞組連接狀態是否正常。

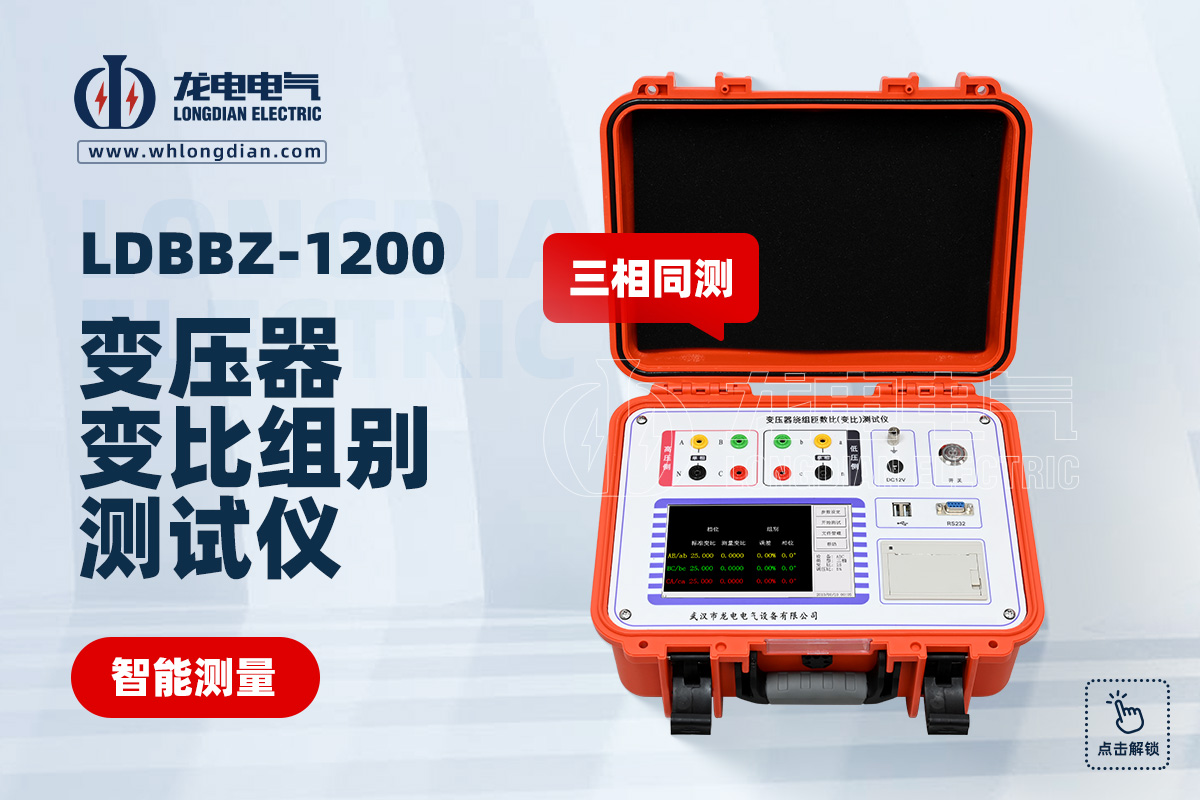

目前，武漢市龍電電氣設備有限公司生產的變壓器變比測試儀，采用高精度數字測量技術，可自動完成三相變比、組別及誤差測試，具有測試速度快、精度高、抗干擾能力強等特點。設備適用于電力變壓器、配電變壓器、互感器等設備檢測，可有效輔助判斷繞組狀態異常，提高變壓器故障診斷效率。

隨著智能化電力檢測技術的發展，現代變比測試儀還具備數據存儲、歷史曲線分析以及無線數據傳輸?shù)裙δ埽軌驅崿F(xiàn)測試數據數字化管理。對于大型電力企業和變電站來說，通過長期積累變比數據，還可以分析變壓器運行狀態變化趨勢，提前發現潛在隱患。

需要注意的是，繞組變形屬于機械結構問題，而變比測試主要反映電氣參數變化，因此在實際故障診斷中，不能僅依賴單一試驗結果。通常需要結合直流電阻測試、繞組變形頻響分析、絕緣測試以及油色譜分析等多項數據綜合判斷。只有建立完善的變壓器狀態檢測體系，才能真正提高設備運行可靠性。

總體來看，變壓器變比測試與繞組變形測試雖然檢測原理不同，但二者在故障診斷中具有重要關聯性。變比異常往往能夠?yàn)槔@組故障提供預警，而繞組變形測試則能夠進一步確認機械結構狀態。兩項試驗相結合，能夠更全面地評估變壓器健康狀況，為電力設備安全運行提供可靠保障。
