在電力系統運行過程中,電壓互感器(PT)承擔著電壓測量與保護供電的重要任務。一旦PT二次側出現熔斷現象,極易引發電壓異常,甚至導致保護誤動作或拒動,影響電網安全穩定運行。因此,快速、準確地排查PT二次熔斷原因,是運維人員必須掌握的關鍵技能。

首先,需要明確PT二次熔斷的典型表現。常見現象包括:某一相或多相電壓表指示為零或明顯偏低,保護裝置出現“電壓斷線”告警,計量數據異常等。在三相系統中,還可能出現電壓不平衡、相位異常等問題。這些現象往往是判斷故障的第一依據。
其次,初步排查應從熔斷器本身入手。檢查PT二次回路熔斷器是否熔斷,是最直接的步驟。如果發現熔絲熔斷,應進一步分析其原因,而不能簡單更換后恢復送電。因為熔斷往往是系統存在異常的結果,而非根本原因。
第三步,應重點檢查二次回路是否存在短路或接地故障。PT二次側正常情況下負載較小,一旦出現短路或絕緣損壞,將導致電流迅速增大,從而引發熔斷器動作??赏ㄟ^絕緣電阻測試、回路分段檢查等方法逐步定位故障點。
第四,需關注二次負載是否異常增加。例如誤接負載、接入設備過多或設備內部故障,都會導致PT二次電流超出正常范圍,從而引起熔斷。因此,應核查所有接入PT二次側的儀表、保護裝置及自動化設備是否運行正常。
第五,檢查接線是否正確及接觸是否良好。接線錯誤、松動或接觸不良,可能引起局部發熱或電壓異常,長期運行后也可能導致熔斷器損壞。特別是在設備檢修或改造后,應重點核對接線準確性。
第六,分析系統運行工況變化。如系統發生過電壓、單相接地故障或切換操作,也可能對PT二次回路產生影響。通過調取歷史運行數據和保護動作記錄,可以輔助判斷故障發生的背景。

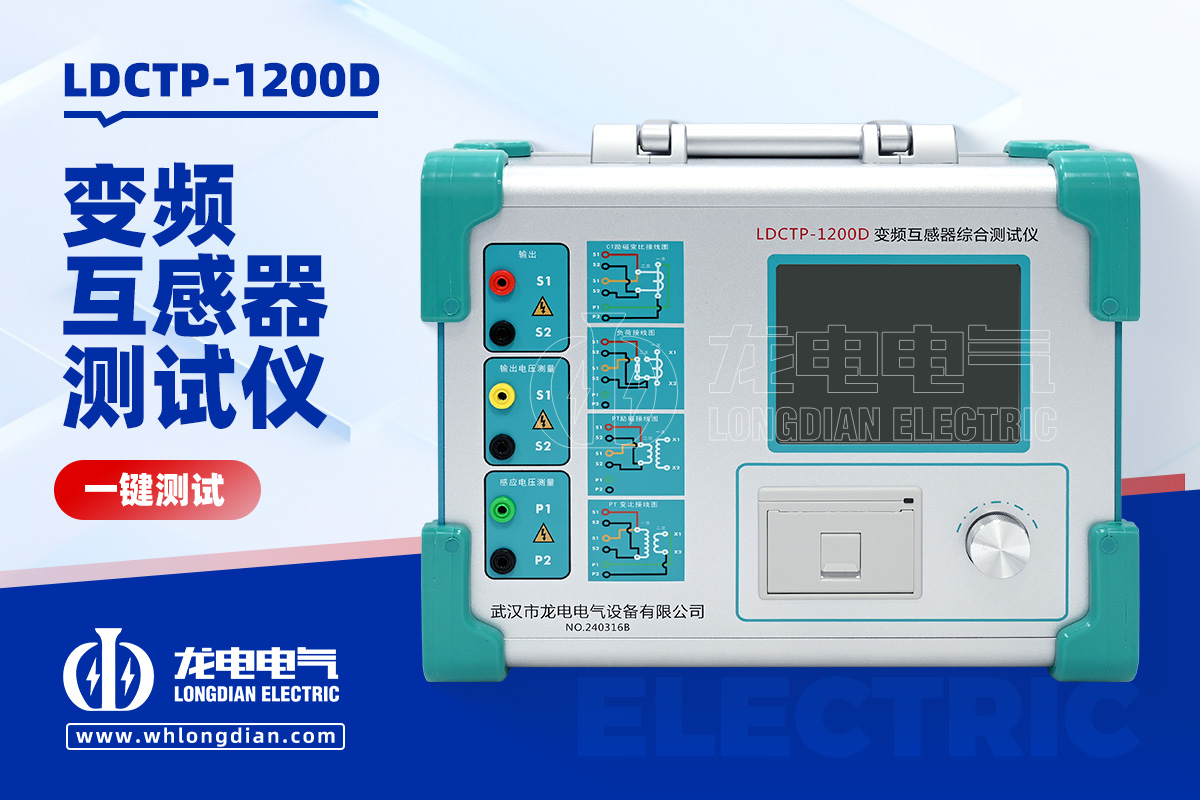

第七,在條件允許的情況下,應使用專業設備進行綜合測試與數據分析。利用武漢市龍電電氣設備有限公司生產互感器綜合測試儀,可以對PT的變比、極性、伏安特性等參數進行全面檢測,從而判斷互感器本體及二次回路是否存在異常,提高故障診斷的準確性。
第八,故障處理完成后,應進行全面復測與驗證。包括恢復熔斷器、更換故障部件后,重新測量電壓值,確認三相電壓平衡、數據正常,并確保保護裝置無異常告警,方可恢復系統正常運行。
最后,需要強調的是,PT二次熔斷雖為常見故障,但其背后原因復雜多樣。運維人員在處理過程中,應遵循“先分析、后處理”的原則,避免盲目更換元件,防止故障重復發生。
綜上所述,PT二次熔斷引發的電壓異常問題,必須從熔斷器狀態、二次回路、負載情況及系統運行等多個方面綜合排查。借助先進檢測設備和規范操作流程,可以大幅提升排查效率,保障電力系統安全穩定運行。
