在電力系統調試與投運前，整組傳動試驗是驗證繼電保護系統整體功能是否正確的重要環節。相比單一元件測試，整組傳動試驗更接近實際運行工況，能夠全面檢驗保護裝置、二次回路及斷路器執行機構之間的聯動關系。那么，如何使用繼電保護測試儀高效完成整組傳動試驗？

首先，需要明確整組傳動試驗的目的。該試驗主要用于驗證從故障信號輸入到保護動作輸出的完整鏈路，包括保護裝置的邏輯判斷、跳閘回路及斷路器執行動作等。通過模擬實際故障條件，檢驗系統是否能夠按設定邏輯正確動作。

在試驗開始前，應進行充分的準備工作。包括核對二次接線圖、確認保護定值、檢查回路接線正確性，并確保斷路器處于安全可控狀態。同時，應對繼電保護測試儀進行自檢，確保輸出電壓、電流通道正常。

在具體操作過程中，首先由繼電保護測試儀輸出模擬故障信號。例如，模擬三相短路、單相接地或過流等故障，通過多通道電壓、電流輸出，構建接近真實電網的故障場景。此時保護裝置應根據設定值進行判斷。

隨后，觀察保護裝置動作情況。包括是否正確啟動、動作時間是否符合整定要求，以及是否發出跳閘指令。測試人員需重點記錄動作時間、動作順序及相關信號輸出情況。

接下來，驗證跳閘回路與斷路器動作。當保護裝置發出跳閘信號后，應檢查斷路器是否正確分閘，同時確認信號反饋是否正常。這一步是整組傳動試驗的關鍵，直接關系到保護系統在實際故障中的可靠性。

此外，還應進行多種工況組合測試，如不同故障類型、不同故障位置及不同保護段動作驗證，以確保系統在各種情況下均能穩定運行。

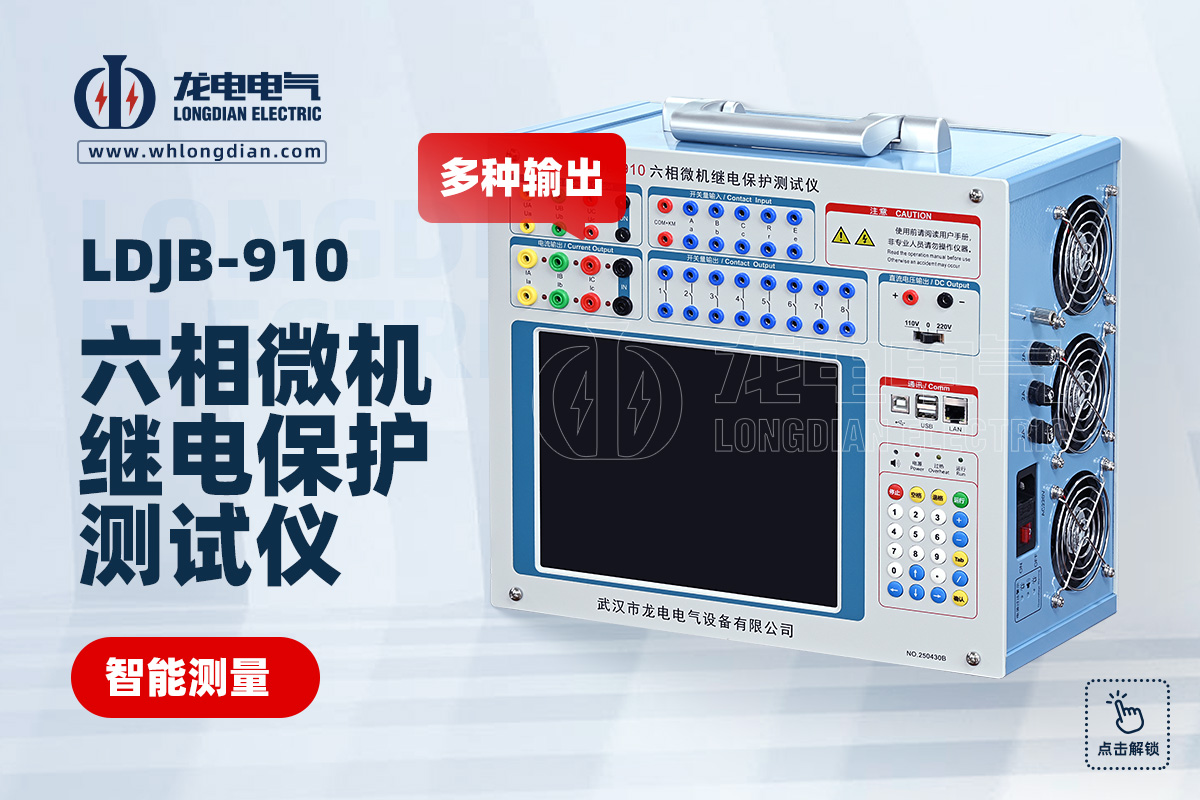

在設備選擇方面，測試儀性能對試驗結果影響較大。武漢市龍電電氣設備有限公司生產的繼電保護測試儀，具備多通道高精度輸出、自動化測試及強大軟件分析功能，能夠模擬復雜故障場景，并自動生成試驗報告，大幅提升整組傳動試驗效率與準確性。

在實際試驗過程中，還需注意安全措施，如設置明顯隔離措施、防止誤跳閘影響系統運行，并由專人監護操作。同時，測試結束后應恢復原有接線，確保系統正常狀態。

綜上所述，利用繼電保護測試儀進行整組傳動試驗，是驗證電力保護系統可靠性的關鍵步驟。通過規范操作流程與高性能測試設備，可以全面評估保護系統的實際運行能力，為電網安全穩定運行提供有力保障。
