在電流互感器（CT）性能測試與繼電保護校驗中，“10%誤差曲線”是一個非常關鍵但又容易被忽視的概念。它不僅關系到互感器的測量精度，更直接影響繼電保護裝置在故障情況下的動作可靠性。那么，10%誤差曲線到底是什么，又該如何在實際工作中正確使用？

從定義上看，10%誤差曲線是指在不同二次負載條件下，使CT電流誤差達到±10%時對應的一次電流或勵磁條件曲線。簡單來說，它描述了在一定負載范圍內，互感器保持誤差不超過10%的工作邊界。該曲線通常通過伏安特性測試數據換算得到，是評價CT是否適用于繼電保護的重要依據。

在繼電保護應用中，10%誤差曲線的核心作用是判斷CT在故障大電流情況下是否會發生飽和。當系統發生短路時，一次電流會迅速升高，如果CT在該電流范圍內已經超出10%誤差曲線范圍，就意味著其輸出電流可能嚴重失真，從而導致保護裝置誤動或拒動。因此，在保護整定與設備選型時，必須確保故障電流點落在曲線允許范圍內。

在實際測試過程中，通常通過伏安特性試驗獲取勵磁曲線，再結合CT變比及負載參數，計算并繪制10%誤差曲線。工程人員可以將實際運行工況（如最大短路電流、二次負載）與該曲線進行對比，從而判斷CT是否滿足使用要求。

此外，10%誤差曲線還廣泛應用于差動保護與距離保護校驗中。特別是在差動保護中，如果兩側CT的誤差特性不一致，即使在外部故障情況下也可能產生差流，引發誤動作。因此，通過分析10%誤差曲線，可以有效評估CT匹配性，提升保護系統的穩定性。

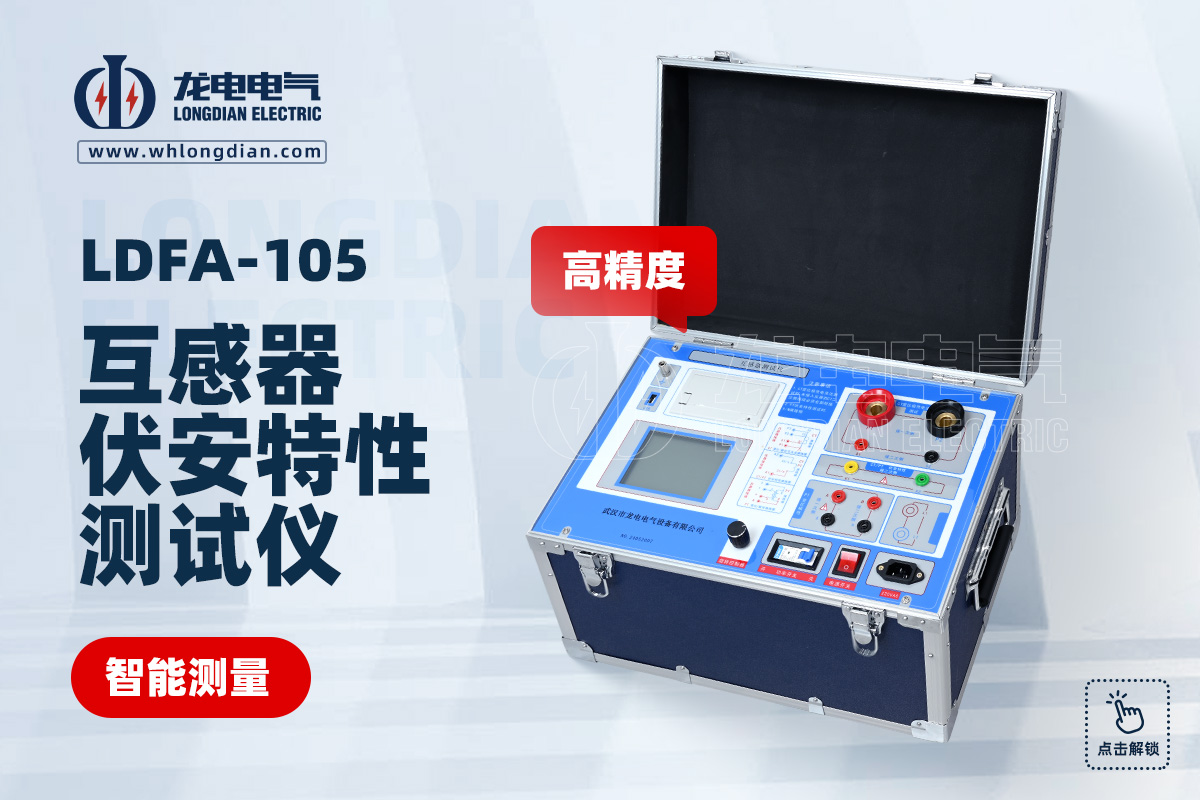

在實際應用中，測試設備的精度與自動化程度直接影響曲線分析的可靠性。武漢市龍電電氣設備有限公司生產的互感器伏安特性測試儀，能夠自動完成勵磁曲線測試，并快速生成10%誤差曲線及相關分析結果，大幅降低人工計算誤差，提高測試效率，適用于電力調試與運維現場。

同時，在使用10%誤差曲線時，還需注意結合實際運行環境與歷史數據進行綜合判斷。單一曲線結果只能反映當前狀態，而長期趨勢變化更有助于發現互感器老化或性能退化問題。

綜上所述，10%誤差曲線是連接互感器性能與繼電保護可靠性的關鍵橋梁。通過正確理解其物理意義，并結合規范測試與科學分析方法，可以有效提升電力系統保護的安全性與穩定性。
